XBeam2d Manual

Copyright

XBeam2d

XBeam2d is het gereedschap voor elke constructeur.

Wilt u direct aan de slag zonder veel te lezen?

Met XBeam2d bepaalt u in een handomdraai en zeer eenvoudig de geometrisch lineaire krachten in uw ligger. Het programma is uiterst gebruiksvriendelijk, modern en zeer snel.

XBeam2d kan optioneel worden uitgebreid met een volledig geïntegreerde staalmodule waarmee de staalconstructie tevens wordt getoetst volgens EN1993.

Met XBeam2d produceert u een zeer uitgebreid en vooral leesbaar berekeningsrapport in RTF- of PDF-formaat. De uitvoer is volledig transparant en dus ook controleerbaar.

Voor de staalmodule geldt dat alle gehanteerde formules volledig ingevuld worden weergegeven. Dit geeft u inzicht in de berekening en zal acceptatie van uw berekening door bijvoorbeeld keurende instanties geen enkel probleem opleveren.

Aan de slag

Introductie

XBeam2d is het gereedschap voor elke constructeur.

Wilt u direct aan de slag zonder veel te lezen?

Met XBeam2d bepaalt u in een handomdraai en zeer eenvoudig de geometrisch lineaire krachten in uw ligger. Het programma is uiterst gebruiksvriendelijk, modern en zeer snel.

XBeam2d kan optioneel worden uitgebreid met een volledig geïntegreerde staalmodule waarmee de staalconstructie tevens wordt getoetst volgens EN1993.

Met XBeam2d produceert u een zeer uitgebreid en vooral leesbaar berekeningsrapport in RTF- of PDF-formaat. De uitvoer is volledig transparant en dus ook controleerbaar.

Voor de staalmodule geldt dat alle gehanteerde formules volledig ingevuld worden weergegeven. Dit geeft u inzicht in de berekening en zal acceptatie van uw berekening door bijvoorbeeld keurende instanties geen enkel probleem opleveren.

Wijzigingen

Bekijk de release notes online

Nieuw in versie 2.02

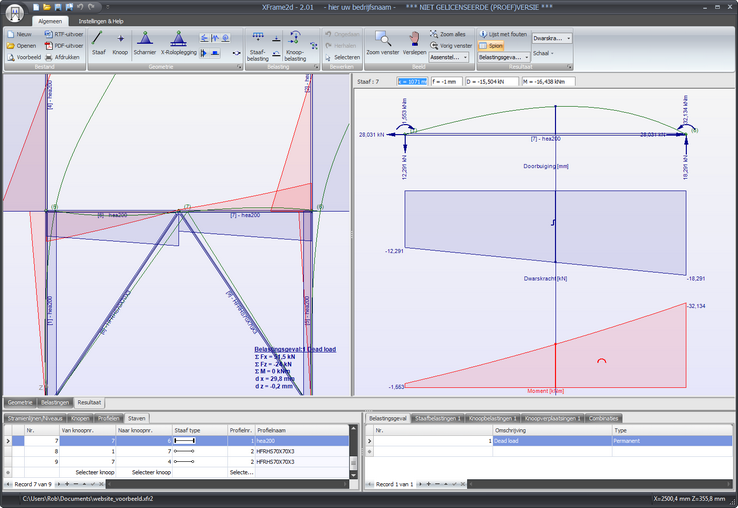

Het dialoogvenster van de spion is nu vrij verplaatsbaar (of dockable).
In de uitvoer wordt direct na de Invoergegevens de geometrie grafisch weergegeven.
In de M- en D-lijnen kunnen optioneel getalswaarden worden weergegeven.
In de uitvoer is een nieuwe tabel "Maatgevende snedekrachten" opgenomen waarin de bepalende staafkrachten per staaf worden afgedrukt.
Per staaf kon het aantal kipsteunen worden opgegeven. Alle kipafstanden zijn dan vanzelfsprekend gelijk. Naast deze methode is het nu ook mogelijk om kipafstanden vrij op te geven.
Bij opgave van een nieuw belastingsgeval kan nu worden gekozen tussen permanente belasting incl. en excl. eigen gewicht.
In het dialoogvenster van de spion voor de betonbalk kan nu ook de x-afstand getalsmatig worden ingevoerd.

Wijzigingen t.o.v. versie 2.01.14

Staaltoetsing: De unity check wordt in de uitvoer niet meer in elke tekening getoond maar in een aparte tekening in paragraaf 2.4 EN1993 TOETSINGEN.
De kipstabiliteitstoetsing is verbeterd. Nu wordt per liggerdeel (tussen gaffel en kipsteun of tussen twee kipsteunen) de verhouding van de eindmomenten (beta) bepaald en de kipstabiliteit berekend.
In verband met de kipstabiliteit kunnen staven worden gegroepeerd. Per staafgroep worden de kniklengte uit het vlak en de kipafstanden ingevoerd.
De grafische weergave van de kipsteunen bij staven in een staafgroep is verbeterd.

Wijzigingen t.o.v. versie 2.00

Nieuw: opleggingen onder een willekeurige hoek - Door gebruik te maken van een lokaal assenstelsel kunt u elke willekeurige oplegging onder een willekeurige hoek plaatsen.
Nieuw: staalspanningscontrole volgens EN1993 - De krachtsverdeling wordt gebaseerd op een geometrisch niet-lineaire krachtsverdeling waarbij tevens automatisch imperfecties in rekening worden gebracht.
Nieuw: plaatsen van een scharnier in een balk - Met één muisklik plaatst u een inwendig scharnier in een balk.
Nieuw: dockable windows - De tabellen kunnen nu als 'floating' worden geplaatst of worden 'ge-docked'.

Mogelijkheden en beperkingen

Mogelijkheden
Beperkingen

Mogelijkheden

Het programma bepaalt voor een tweedimensionale staafconstructie met gekozen stijfheden, de vervormingen en krachtsverdeling onder invloed van knoop- en/of staafbelastingen of voorgeschreven verplaatsingen.
De krachtsverdeling wordt bepaald volgens de verplaatsingsmethode, waarbij rekening wordt gehouden met normaal- en dwarskrachtvervorming.
Er zijn zeer veel soorten opleggingen mogelijk. Vanzelfsprekend de bekende en standaard scharnieroplegging, roloplegging en momentvaste oplegging.
In XBeam2d kunt u echt willekeurig uw oplegging samenstellen. Verend in de x-richting en star opgelegd in de z-richting, of momentvast en in x-richting vrij, enz. Ook opleggingen die vrij kunnen komen kunnen worden ingevoerd. Bijv. alleen een positieve reactiekracht. Ontstaat een negatieve reactie dan wordt de 'restrain' vrijgelaten en komt de oplegging vrij. U kunt door gebruik te maken van een lokaal assenstelsel elke willekeurige oplegging onder een willekeurige hoek plaatsen.
Staven kunnen 'verend' (d.w.z. met rek- en/of rotatieveren) worden 'aangesloten' aan knopen.
Afhankelijk van gekozen run-optie kunnen in een bepaalde belastingscombinatie per staaf extreme momenten en vervormingen, of alle karakteristieken (dwarskracht, moment, hoekverdraaiing en vervorming) worden berekend.
Er kan worden gekozen voor een normtoetsing beton volgens Eurocode 2: EN 1992-1-1, een spanningsberekening staal volgens Eurocode 3: EN 1993-1-1 en een spanningsberekening hout volgens Eurocode 5: EN 1995-1-1.

Beperkingen

Hoewel het programma ruim van opzet is kent het voor de verschillende onderdelen de volgende beperkingen:

Item	Limiet
Hoogste knoopnummer	1000
Hoogste staafnummer	2000
Hoogste profielnummer	100
Hoogste aansluitingsnummer	100
Aantal belastingsgevallen	250
Aantal belastingsgevallen per combinatie	15
Aantal belastingscombinaties	250

Momentvaste aansluitingen (knoopverbindingen) kunnen uitsluitend lineaire verend worden voorgesteld. Een niet-lineaire (of tri-lineaire) voorstelling is vooralsnog niet mogelijk.

Tekenafspraak

Het programma kent drie rechtsdraaiend assenstelsels:

1. Hoofd-assenstelsel

Hoofdassenstelsel

De ligging van dit globale assenstelsel is willekeurig. Het XY-vlak valt samen met het vlak van het raamwerk. Dit assenstelsel wordt gebruikt voor het vastleggen van knoopcoördinaten, knoopbeperkingen en knooppuntsbelastingen. Berekende knooppuntsvervormingen en oplegreacties worden ten opzichte van dit assenstelsel weergegeven.

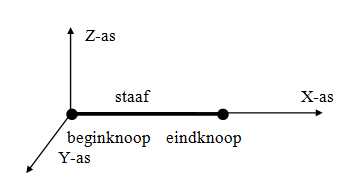

2. Staaf-assenstelsel

Staafassenstelsel

De oorsprong van dit assenstelsel ligt altijd in de beginknoop van betreffende staaf. Het XY-vlak valt samen met het vlak van het raamwerk. De X-as valt samen met de staafas.

3. Knoop-assenstelsel

Lokaal assenstelsel

Er kan een lokaal (knoop-)assenstelsel worden opgegeven. De oorsprong ligt in de betreffende knoop. De richting van de X-as wordt bepaald door vanuit de knoop relatief een dx en dz op te geven. Lokale assenstelsels kunnen worden gebruikt om knoopbeperkingen (opleggingen of 'restrains'), knoopbelastingen en/of knoopverplaatsingen in een willekeurige richting op te geven.

Tekenconventies

De in- en uitvoergegevens worden ten opzichte van de hierboven beschreven assenstelsels weergegeven.

Een kracht in de richting van de positieve X- of Z-as wordt als positief beschouwd.
Een moment draaiend van de positieve X-as naar de positieve Z-as (volgens kurkentrekker-regel) is positief.
Een moment tegengesteld aan de 'klokrichting' is positief.

Invoer

XBeam2d beschikt over een krachtige en intuïtieve 'user interface'. Deze eigentijdse 'user interface' zorgt voor een snelle invoer. De wijze van invoer is uniek.

U kunt uw constructie volledig grafisch en/of via tabellen invoeren.

Snel aan de slag

Snel aan de slag met XBeam2d.

Deze handleiding beschrijft de user-interface van XBeam2d. Deze handleiding kunt u vanzelfsprekend raadplegen. Wilt u snel aan de slag zonder veel te lezen? Bekijk dan de onderstaande korte demo's.

U zult ervaren hoe eenvoudig en ook hoe plezierig het is om met XBeam2d te werken.

Demo's

Demo	Omschrijving
demo	Invoeren van een 3-scharnierspant
demo	Staven tekenen met een lengte / Snap coördinaatlijnen / Select crossing / Kopiëren
demo	Werken met stramienen en niveaus. Invoeren van een simpel portaal.
demo	Werken met stramienen en niveaus. Invoeren van een 3-scharnierspant.
demo	Knopen en staven invoeren in een tabel
demo	Gebruik van zoom functie / Undo- en redo-functies
demo	Invoeren van een lokaal knoop-assenstelsel
demo	Inwendig scharnier in balk plaatsen - gerberligger
demo	Voorbeeld van een gedetailleerde uitvoer
demo	Voorbeeld van een vakwerkligger

Werkwijze

XBeam2d heeft een zeer gebruiksvriendelijke en intuïtieve 'user interface'. Deze eigentijdse 'user interface' zorgt voor een snelle invoer. U zult ervaren hoe eenvoudig en ook hoe plezierig het is om met XBeam2d te werken.

U kunt uw constructie volledig grafisch en/of via tabellen invoeren. Het maakt niet uit! Ook kunt u tussentijds wisselen tussen grafische invoer en tabellarische invoer.

Knopen, Opleggingen, Lokaal assenstelsel

Staven, Verende staafaansluiting

Belastingen, Belastingsgevallen, Staafbelastingen, Knoopbelastingen, Knoopverplaatsingen

Sneltoetsen

Het is ook mogelijk om met sneltoetsen te werken. Bijna alle commando's kunnen nu, net als in Autocad - Revit, met 2 letters worden aangeroepen.

De twee letters, vaak een afkorting van het commando (zoals BE voor "Add Beam" of LQ voor "Add beam Load Q"), maken het logisch en snel aan te leren, zelfs voor beginners. Wij hebben die sneltoetsen al voor u gemaakt. En met het menu of met de letters KS ("Keyboard Shortcuts") kunt u die lijst van sneltoetsen opvragen.

Met sneltoetsen hoeft u uw hand niet steeds van het toetsenbord naar de muis te verplaatsen. Dit bespaart elke keer enkele seconden, wat zich op een werkdag optelt tot uren aan tijdwinst.

Om het laatste tekencommando te herhalen drukt u op de Enter-toets of de spatiebalk zoals in AutoCAD, of op de F4-toets zoals in MS Word. Dit is superhandig omdat u vaak het tekenen van bijvoorbeeld een nieuwe staaf snel wilt herhalen. Het grote voordeel is dat u uw muis niet naar de functie in het menu hoeft te bewegen, zodat u nog makkelijker en sneller uw invoer kunt maken.

Algemeen

Toets	Functie
KS	Toont dit overzicht van sneltoetsen
Ctrl+Z	Ongedaan maken
Ctrl+Y	Herhalen
Return- / Enter- / Spatiebalk- / F4-toets	Herhaalt het laatste commando
Escape-toets	Onderbreken

Bestand

Toets	Functie
Ctrl+N	Nieuw bestand
Ctrl+O	Bestand openen
Ctrl+S	Bestand opslaan
Ctrl+P	Bestand afdrukken
PV	Afdrukvoorbeeld

Geometrie

Toets	Functie
BE	BEam / Voegt een staaf toe aan het model
NO	NOde / Voegt een knoop toe aan het model
GR	GRid / Wijzigt stramienlijnen in het model
HI	HInge / Voegt een scharnier toe aan een staaf
SP	Support Pinned / Voegt een scharnierende oplegging toe aan het model
SF	Support Fixed / Voegt een volledig ingeklemde oplegging toe aan het model
SX	Support Roller-X / Voegt een roloplegging in x-richting toe aan het model
SY	Support Roller-Y / Voegt een roloplegging in y-richting toe aan het model
SS	Support Spring-Z / Voegt een verende oplegging in z-richting toe aan het model
TG	Tables Geometry / Schakelt tussen tonen en verbergen van de geometrietabellen

Belastingen

Toets	Functie
LG	Load Generator / Start de belastinggenerator
LQ	Load Q / Voegt een verdeelde belasting toe op een staaf
LP	Load Point / Voegt een puntlast toe op een staaf
LM	Load Moment / Voegt een momentbelasting toe op een staaf
LN	Load Node / Voegt belastingen toe op een knoop
TL	Tables Loads / Schakelt tussen tonen en verbergen van de belastingtabellen
TC	Tables Cases/Combinations / Schakelt tussen tonen en verbergen van de tabellen

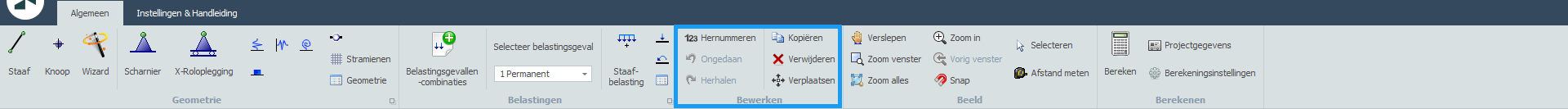

Bewerken / Wijzigen

Toets	Functie
Ctrl+M / MV	MoVe / Verplaatst geselecteerde element(en)
Ctrl+C / CO / CC	COpy / Kopieert geselecteerde element(en)
MC / AR	Multi Copy / ARrays / Maakt een lineaire of radiale reeks van geselecteerde element(en)
MR / MM	MiRror / Spiegelt de positie van geselecteerde element(en) om een gekozen spiegelvlak
DE / Del-toets	DElete / Verwijdert geselecteerde element(en)
PP	ProPerties / Opent het eigenschappenvenster van geselecteerde element(en)
EX	EXtend / Verlengt geselecteerde sta(a)f(ven) en lijn(en)
DV	DiVide / Genereert knopen op geselecteerde sta(a)f(ven), verdeeld langs de staafas
IS	InterSections / Genereert knopen op snijpunten van geselecteerde sta(a)f(ven) en lijn(en)

Beeld

Toets	Functie
Ctrl+A	Alles selecteren
SD	Snap Distance – Stelt de snapafstand in
MD	Measure Distance – Meet afstanden met een meetlint
ZE	Zoom Extend – Zoomt zodat alle elementen in beeld passen
ZW	Zoom Window

Berekenen

Toets	Functie
CA	CAlculate – Start de berekening

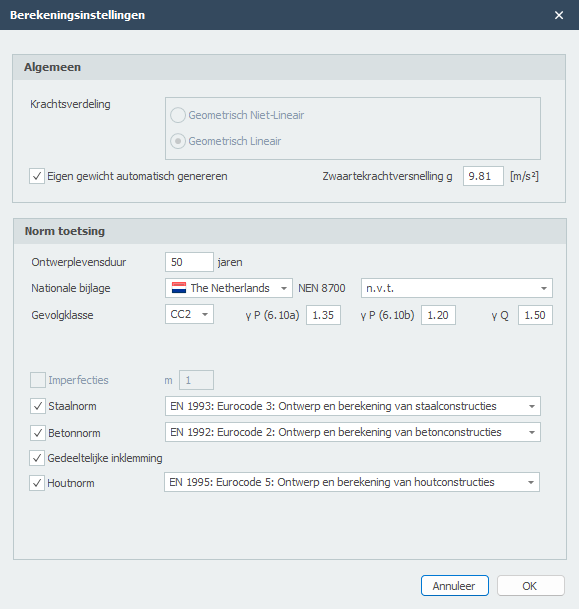

CS	Calculation Settings – Toont alle berekeninginstellingen

Geometrie

Stramienlijnen / Niveaus

Knopen, Opleggingen, Lokaal assenstelsel, Scharnier in staaf

Staven, Verende staafaansluiting

Profielen, Eurocode

Wizard

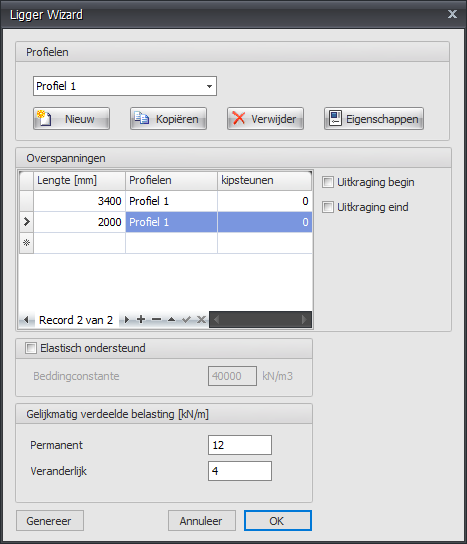

WizardBeam Met de Ligger Wizard kunt u snel een invoer maken. U kiest een doorsnede. Vervolgens voert u de overspanningen in en de belasting.

Wizard

Stramienlijnen/Niveaus

In XBeam2d kunt u een standaard raster (ruitjesformulier) met witte lijnen gebruiken. Standaard staat dat uit, maar dat kunt u aanzetten. Zie Weergaveopties.

Staven en knopen kunnen eenvoudig in het raster worden getekend. Er wordt ge-snapt (magneetfunctie) naar de punten in het raster. De grootte van het raster (horizontaal en verticaal) kan worden ingesteld. Standaard is dat 250 mm x 250 mm. Ook tussentijds de rasterafmetingen aanpassen kan natuurlijk. De kleur van de rasterlijnen is instelbaar.

Vaak is het zo dat de constructie niet op hele maten uitkomt. Er wordt dan ook veelvuldig op tekeningen gewerkt met stramienlijnen en niveaus. In XBeam2d kunt u die ook gebruiken. Dat helpt u om uw constructie eenvoudig in te kunnen voeren. Staven en knopen kunnen eenvoudig en snel in dit eigen raster worden getekend. De knoopcoördinaten komen exact overeen met de stramienmaten respectievelijk niveaus.

Linksonder in beeld vindt u een tabblad Stramienlijnen/Niveaus. Hierin kunt u x-maten en z-maten in mm invoeren. De volgorde waarin u dat opgeeft maakt niet uit.

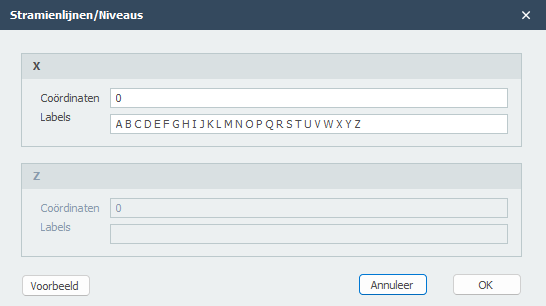

Stramienlijnen en niveaus

In deze tabel kunt u ongelimiteerd x-waarden en z-waarden invoeren. Deze lijnen worden gestippeld in beeld weergegeven. U moet het tekenen van Stramienlijnen / Niveaus wel aanzetten. Zie Weergaveopties.

Bekijk de demo.

Knopen

Knopen kunnen in het grafische scherm eenvoudig worden toegevoegd. Kies in de menubalk voor cur_node In deze modus kunt u meerdere knopen met behulp van de linker muisknop toevoegen. Bij plaatsing ziet u rechtsonder in beeld de coördinaten.

Coördinaten

Knopen kunnen willekeurig worden geplaatst, in een vast raster, of op stramienlijnen.

Opleggingen zijn knopen die in een bepaalde richting worden vastgezet.

Wijzigen van een knoop

Een knoop wijzigt u door met de linker muisknop op de knoop te klikken en vervolgens met de rechter muisknop te kiezen voor eigenschappen. Of nog makkelijker door te dubbelklikken op de knoop. Het onderstaande dialoogvenster wordt geopend.

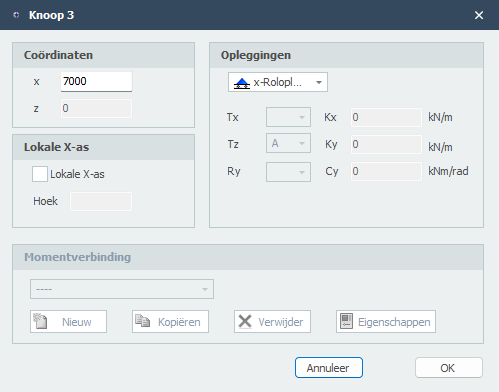

Dialoogvenster knoop

Coördinaten

x

x-coördinaat

z

z-coördinaat

Beperkingen

Zie Opleggingen.

Lokale X-as

Zie Lokaal assenstelsel.

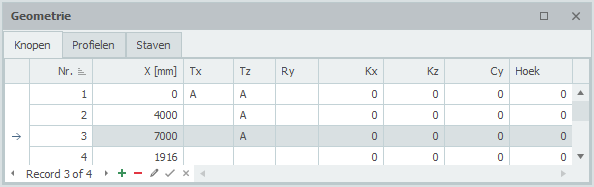

Tabel Knopen

Knopen kunnen ook in de tabel Knopen linksonder worden toegevoegd en/of gewijzigd. Het maakt niet uit. Ook kunt u tussentijds wisselen tussen grafische invoer en tabellarische invoer.

Tabel Knopen

Lokaal assenstelsel

In elke knoop kan een (knoop-)assenstelsel worden toegepast.

Lokaal assenstelsel Rol-oplegging

Voorbeeld van een rol-oplegging onder een hoek.

De oorsprong ligt in de betreffende knoop. De richting van de X-as wordt bepaald door een hoek op te geven (zie bovenstaande figuur). Lokale assenstelsels kunnen worden gebruikt om knoopbeperkingen (opleggingen of 'restrains'), maar ook om knoopbelastingen en/of knoopverplaatsingen in een willekeurige richting op te geven.

Lokale assen

Lokale X-as

Hoek

De hoek van de lokale x-as in graden met de globale x-as. Tegengesteld aan de klokrichting is positief.

Bekijk de demo.

Opleggingen

Standaard opleggingen kunnen in het grafische scherm eenvoudig worden toegevoegd. Kies in de menubalk voor één van de onderstaande opleggingen.

Opmerking:

Dit zijn de opleggingen die vaak in de praktijk voorkomen, maar u kunt ook zelf een willekeurige (verende) oplegging maken door gebruik te maken van 'A', 'P', 'N' of 'S'. Zie de onderstaande tabel.

aanduiding	omschrijving
	scharnier (Tx,Tz,Ry) ( 'A','A',' ')
	roloplegging z-richting (Tx,Tz,Ry) ( ' ','A', ' ')
	roloplegging x-richting (Tx,Tz,Ry) ( 'A',' ', ' ')
	volledige inklemming (Tx,Tz,Ry) ( 'A','A', 'A')
	verende oplegging x-richting (Tx,Tz,Ry) ( 'S',' ', ' ')
	verende oplegging z-richting (Tx,Tz,Ry) ( ' ','S', ' ')
	verende oplegging om de y-as (Tx,Tz,Ry) ( ' ',' ', 'S')

In deze modus kunt u meerdere opleggingen met behulp van de linker muisknop toevoegen. Bij plaatsing ziet u rechtsonder in beeld de coördinaten.

Coördinaten

Opleggingen kunnen willekeurig worden geplaatst, in een vast raster, of op stramienlijnen.

Opleggingen zijn knopen die in een bepaalde richting worden vastgezet.

Wijzigen van een oplegging

Een oplegging wijzigt u door met de linker muisknop op de knoop te klikken en vervolgens met de rechter muisknop te kiezen voor eigenschappen. Of nog makkelijker door te dubbelklikken op de knoop. Het onderstaande dialoogvenster wordt geopend.

Dialoogvenster oplegging

Beperkingen

aanduiding	omschrijving
' '	vrij - geen beperking
'A'	volledig beperkt (Absolute)
'P'	beperkt voor een Positieve reactiekracht; vrij voor een negatieve reactiekracht
'N'	beperkt voor een Negatieve reactiekracht; vrij voor een positieve reactiekracht
'S'	verend (Spring); veerwaarde moet worden ingevoerd.

Tabel Knopen

Opleggingen kunnen ook in de tabel Knopen linksonder worden toegevoegd en/of gewijzigd. Het maakt niet uit. Ook kunt u tussentijds wisselen tussen grafische invoer en tabellarische invoer.

Tabel Knopen

Scharnier in staaf

Een scharnier in een staaf kan in het grafische scherm eenvoudig worden toegevoegd. Kies in de menubalk voor cur_InternalHinge In deze modus kunt u meerdere scharnieren met behulp van de linker muisknop toevoegen. Bij plaatsing ziet u rechtsonder in beeld de coördinaten.

Coördinaten

Wanneer u een scharnier plaatst, wordt een nieuwe knoop liggend op de staaf gegenereerd en wordt de betreffende staaf opgedeeld in 2 staven met een scharnierende aansluiting. Ook eventuele staafbelastingen worden automatisch verdeeld dan wel opgedeeld.

Deze functionaliteit is vooral bedoeld om een gerberligger snel te kunnen invoeren.

Bekijk de demo.

Staven

Met de Ligger Wizard maakt u snel uw invoer. Zie Wizard. Vanzelfsprekend kunt u de staven en knopen die u heeft toegevoegd achteraf wijzigen.

Wijzigen van een staaf

Een staaf wijzigt u door met de linker muisknop op de staaf te klikken en vervolgens met de rechter muisknop te kiezen voor eigenschappen. Of nog makkelijker door te dubbelklikken op de staaf. Het onderstaande dialoogvenster wordt geopend.

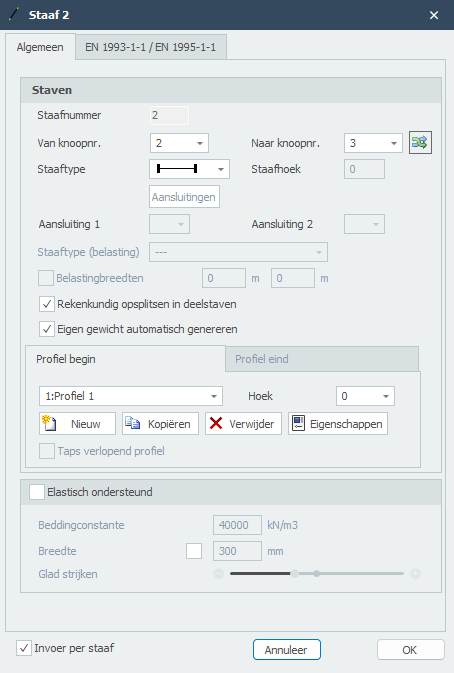

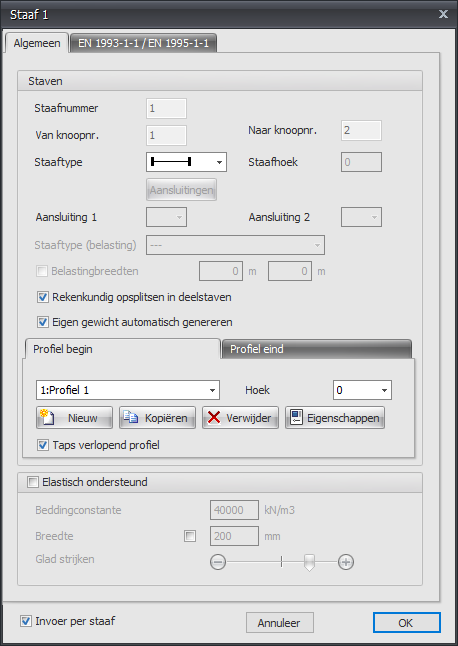

Dialoogvenster staaf

Staafgegevens

Staafnummer

Het staafnummer wordt automatisch gegenereerd.

Van knoopnr.

Het nummer van de beginknoop.

Tot knoopnr.

Het nummer van de eindknoop.

Staafhoek

De hoek in graden met de globale x-as. Tegengesteld aan de klokrichting is positief.

Staaftype

Door middel van het staaftype wordt opgegeven of de staaf in de betreffende knoop scharnierend of momentvast verbonden is aan deze knoop.

aanduiding	omschrijving
	beide zijden 'stijf' ingeklemd (default)
	begin 'stijf' ingeklemd; eind scharnierend
	begin scharnierend; eind 'stijf' ingeklemd
	beide zijden scharnierend
	beide zijden 'stijf' ingeklemd ALLEEN trek
	begin 'stijf' ingeklemd; eind scharnierend ALLEEN trek
	begin scharnierend; eind 'stijf' ingeklemd ALLEEN trek
	beide zijden scharnierend ALLEEN trek
	beide zijden 'stijf' ingeklemd ALLEEN druk
	begin 'stijf' ingeklemd; eind scharnierend ALLEEN druk
	begin scharnierend; eind 'stijf' ingeklemd ALLEEN druk
	beide zijden scharnierend ALLEEN druk
	beide zijden 'verend' ingeklemd
	begin 'verend' ingeklemd; eind scharnierend
	begin scharnierend; eind 'verend' ingeklemd
	beide zijden scharnierend

Aansluitingen

Specifiek en alleen voor de verende staafaansluitingen moeten de veergegevens worden opgegeven. Zie Verende staafaansluiting.

Rekenkundig opsplitsen in deelstaven

Instelling of de staaf voor de bepaling van de krachtsverdeling (raamwerkberekening) rekenkundig moet worden gesplitst in deelstaven wanneer er knopen op de staaf worden gevonden. Standaard staat deze instelling aan.

Profiel

Profielnaam begin/eind

Hier kiest u het profiel.

Hoek

De hoek van het profiel. Dat is de hoek t.o.v. het lokale assenstelsel. Normaal is dat 0 graden. Wanneer u bijvoorbeeld een kolom gedraaid wilt invoeren (dus belast over zijn zwakke as), voert u hier 90 graden in.

Nieuw Kopiëren Verwijderen Eigenschappen

U kunt nieuwe profielen aanmaken/toevoegen, profielen kopiëren en verwijderen. Kies voor Eigenschappen wanneer u de profielgegevens wilt wijzigen en/of een ander standaard profiel wilt selecteren uit de profielendatabase.

Zie Profielen.

Taps verlopend profiel

U kunt eventueel een taps verlopend profiel invoeren. Het tabblad "Profielnaam eind" wordt dan geactiveerd. Hier voert u het 2de profiel aan het einde van de staaf in. Let op! De basisvorm van het profiel (H-, U-, L-vorm, enz.) moet wel overeenkomen met die van het profiel aan het begin van de staaf.

Elastisch ondersteund

Dit geeft de mogelijkheid om een staaf elastisch te ondersteunen. De bedding wordt geschematiseerd als een reeks veren die alleen positieve reacties kunnen opnemen. Eventueel "loskomen" is dan ook voorzien. De veerafstand kan met Glad strijken worden beïnvloed. De beddingsconstante wordt automatisch omgezet naar veren met de juiste veerwaarde.

Beddingsconstante

De beddingsconstante K in kN/m3. De default waarde is 10.000 kN/m3.

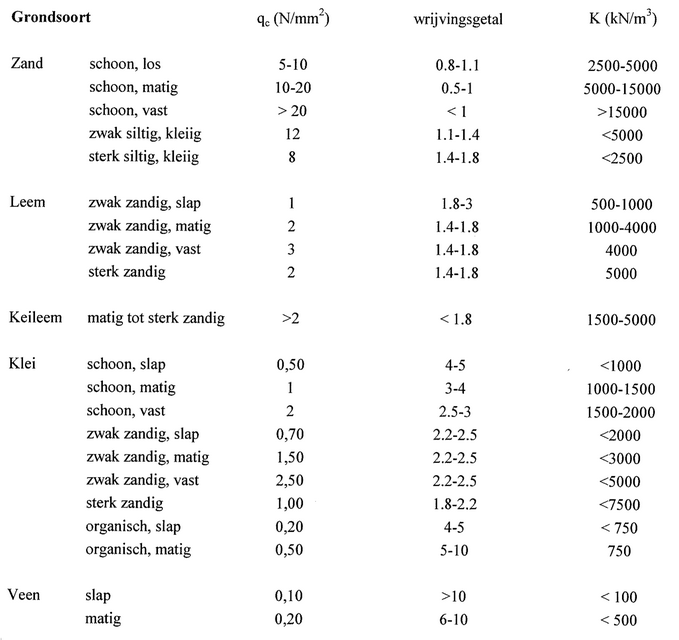

Globale waarden van de beddingsconstante K van diverse type ondergronden:

Globale grondwaarden

Breedte

De breedte van de ondersteuning. Standaard wordt hier de breedte van het profiel genomen, maar het is mogelijk om een andere breedte in te voeren. De breedte is van belang om de veerwaarde van de veren te bepalen.

Glad strijken

Standaard wordt de hoh-afstand van de veren gelijk genomen aan 1x de profielhoogte. Het is mogelijk om dit te variëren van 0,5x tot 5x de profielhoogte. De hoh-afstand is van belang om de veerwaarde van de veren te bepalen.

Invoer per staaf

Dit geeft u de mogelijkheid om de invoer voor elke nieuwe staaf te wijzigen.

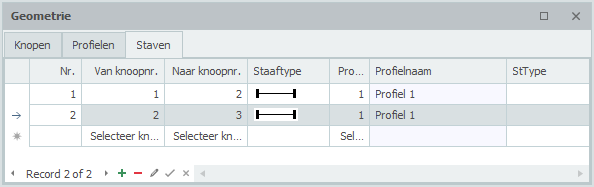

Tabel Staven

Staven kunnen ook in de tabel Staven linksonder worden toegevoegd en/of gewijzigd. Het maakt niet uit. Ook kunt u tussentijds wisselen tussen grafische invoer en tabellarische invoer.

Tabel Staven

Verende staafaansluiting

Verende aansluiting

Het onderstaande dialoogvenster wordt geopend.

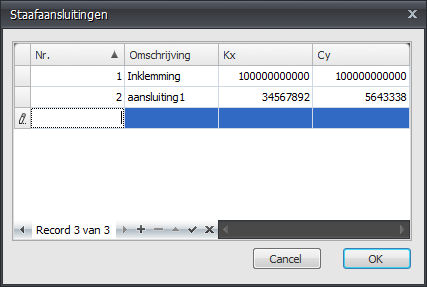

Dialoogvenster verende aansluiting

Hier kunt u de veerkarakteristieken van de verende aansluiting invoeren (bijvoorbeeld een semi-stijve momentverbinding).

Nr.

Het nummer van de aansluiting. Dit nummer wordt automatisch aangemaakt. Vanuit de staven wordt gerefereerd naar dit nummer. Op die manier kan dezelfde verbinding meerdere keren worden toegepast. De veerkarakteristieken worden eenmalig gedefinieerd. Achteraf bijstellen van de veerwaarden is dan ook zeer eenvoudig.

Omschrijving

Vrij in te voeren tekst.

Kx

De rekveerwaarde in kN/m

Cy

De momentveerwaarde in kNm/rad

Eurocode

Specifiek en alleen voor de toetsing volgens Eurocode 3: NEN-EN 1993-1-1 resp. Eurocode 5: NEN-EN 1995-1-1 kunnen per staaf gegevens worden ingevoerd.

Eurocode

Staafgroep

Specifiek en alleen voor de toetsing van de kipstabiliteit kan een staafgroep worden ingevoerd. XBeam2d detecteert automatisch welke staven hiervoor in aanmerking komen. Alleen die staven die momentvast verbonden zijn aan deze staaf, in het verlengde daarvan liggen en hetzelfde profiel hebben worden zichtbaar. U kunt aanvinken welke staven dat zijn. Voor deze groep voert u vervolgens de kipafstanden in en eventueel de kniklengten.

Zie ook Staven.

Overstek

Instelling of de staaf moet worden beoordeeld als een overstek.

Kipstabiliteit

Aantal kipsteunen / Afstanden kipsteunen

Alleen relevant voor de toetsing van de kipstabiliteit. U kunt de kipsteunen voor de bovenflens en onderflens invoeren.

Er zijn 3 mogelijkheden:

Aantal - Het aantal kipsteunen. Dat zijn de extra (kipsteunen) tussen de opleggingen, verdeeld over de lengte van de staaf(groep).
Afstanden - Afstanden van de kipsteunen gerekend vanaf het begin van de staaf(groep). De syntax is: "afstand1 afstand2 aantalxafstand3 ..enz". Voorbeeld: 3000 3x2200 2800
Knoopnummers - Het selecteren van de knoopnummers die op de staafgroep liggen.

Kniklengte Y-as en Z-as

De toetsing volgens Eurocode 3: EN 1993-1-1 is gebaseerd op een geometrisch niet lineaire krachtsverdeling. Dat betekent dat knik van de staven impliciet is voorzien in de krachtsverdeling. Per belastingcombinatie wordt iteratief inwendig evenwicht bepaald.

Default wordt de kniklengte om de Y-as (sterke as) gelijk genomen aan de staaflengte. De kniklengte om de Z-as wordt gelijk genomen aan de grootste kipafstand. U kunt voor beide kniklengten andere waarden invoeren.

Opmerking: Onafhankelijk of het profiel t.o.v. het lokale assenstelsel is gedraaid, is de Y-as de sterke as en de Z-as de zwakke as analoog aan de Eurocode (zie onderstaande). In de toetsing worden alle staafkrachten getransformeerd naar dit assenstelsel.

Eurocode assenstelsel

Doorbuiging

Controleer doorbuiging - Instelling of de doorbuiging moet worden gecontroleerd.
Type - Type constructie. Dit bepaalt de eis van de bijkomende doorbuiging.
Bijkomende doorbuiging - Eis van de bijkomende doorbuiging.
Einddoorbuiging - Eis van de einddoorbuiging.
Zeeg - De grootte van de zeeg in mm.

Profielen

Aan elke staaf wordt een profiel toegekend. Bij het toevoegen van een nieuw profiel vraagt XBeam2d eerst welke profielsoort u wilt invoeren.

Profielsoort

Profielsoorten

Staal - Keuze uit de bibliotheek van meer dan 2700 standaard staalprofielen

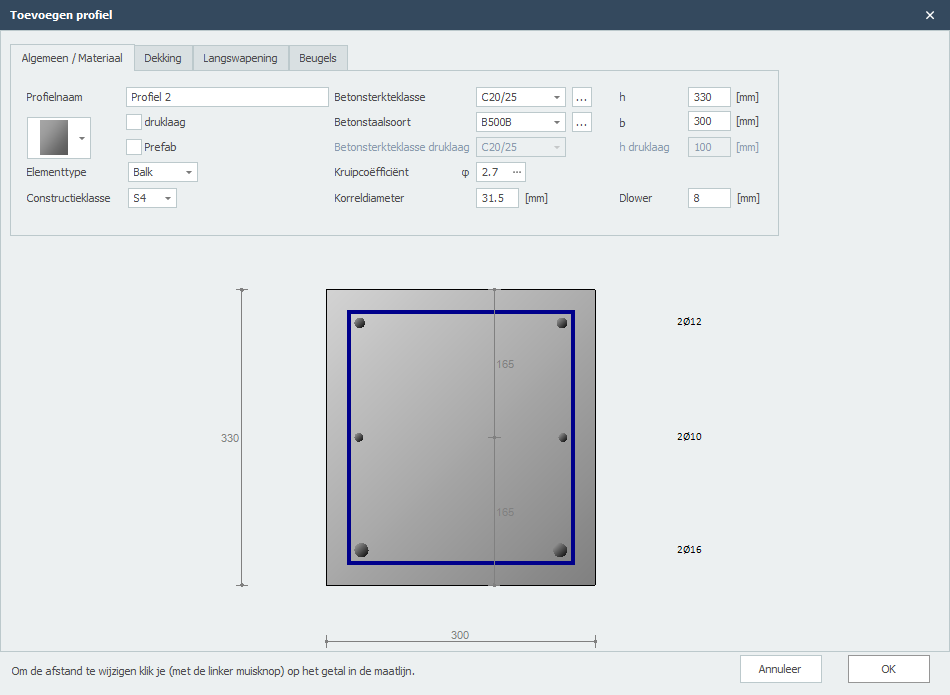

Beton - Betondoorsnede voor de normtoetsing volgens Eurocode 2
Hout - Keuze uit de gangbare handelsmaten hout
Samengesteld profiel - Een doorsnede opgebouwd uit meerdere profielen
Anders - Een eigen profiel met door u opgegeven doorsnedegrootheden

Meer Informatie

Staalprofielen - Standaard en eigen staalprofielen
Betonprofielen - Betondoorsneden en de toetsing volgens Eurocode 2
Houtprofielen - Standaard en eigen houtprofielen
Samengestelde profielen - Doorsneden opgebouwd uit meerdere profielen
Gebruikers Profielen - Beheer uw eigen profielenbestand

Staalprofielen

Een staalprofiel kiest u uit de standaard profielenbibliotheek of voert u in met uw eigen afmetingen.

Staalprofiel

Profielnaam

De naam van het profiel. De naam kunt u vrij kiezen.

Opmerking: U kunt ook de naam van het standaard profiel direct intypen. Het programma zoekt in de database naar het standaard profiel. Bijvoorbeeld hea200 of HE200a.

De module beschikt over een zeer uitgebreide profielenbibliotheek van meer dan 2700 standaard staalprofielen waaruit kan worden geselecteerd. Klik op de ... Het onderstaande dialoogvenster wordt zichtbaar en kunt u uw profielkeuze maken.

Standaard staalprofiel

Materiaal

Keuze van materiaal.

Bij staal - Keuze uit warmgewalst, koudgevormd of gelast.

Basisvorm

Er zijn een aantal basisvormen.

Basisvormen

Opmerking: U kunt alle maten aanpassen door op het getal in de maatlijn te klikken. Op die manier kunt u een profiel dat misschien niet in onze database zit zelf invoeren. Dat geeft veel flexibiliteit.

Eigenschappen

E - De elasticiteitsmodulus kunt u aanpassen.
Hoek - De hoek van het profiel t.o.v. het assenstelsel y-z.

Houtprofielen

Een houtprofiel kiest u uit de standaard profielenbibliotheek of voert u in met uw eigen afmetingen.

Houtprofiel

Profielnaam

De naam van het profiel. De naam kunt u vrij kiezen.

Opmerking: U kunt ook de naam van het standaard profiel direct intypen. Bijvoorbeeld 85 x 175.

Er is een groot aantal gangbare handelsmaten Europees vuren en grenen opgenomen in onze database waaruit u kunt kiezen. Klik op de ... Het onderstaande dialoogvenster wordt zichtbaar en kunt u uw profielkeuze maken.

Standaard houtprofiel

Materiaal

Keuze van materiaal.

Soort hout - Gezaagd, gelijmd, enz.
Sterkteklasse - C14, C16, C18, C20, enz.
Klimaatklasse - 1, 2 of 3.

Basisvorm

Er zijn een aantal basisvormen.

Basisvormen

Opmerking: U kunt alle maten aanpassen door op het getal in de maatlijn te klikken. Op die manier kunt u een profiel dat misschien niet in onze database zit zelf invoeren. Dat geeft veel flexibiliteit.

Eigenschappen

E - De elasticiteitsmodulus kunt u aanpassen.
Hoek - De hoek van het profiel t.o.v. het assenstelsel y-z.

Samengesteld profiel

Samengesteld Profiel

Met behulp van deze module kunnen de profielgrootheden zoals bijvoorbeeld traagheidsmomenten en plastische weerstandsmomenten van samengestelde staal- en houtprofielen eenvoudig en snel worden berekend. De module beschikt over een zeer uitgebreide profielenbibliotheek van meer dan 2700 standaard staalprofielen waaruit kan worden geselecteerd.

Samengesteld staalprofiel

Samengesteld houtprofiel

Meer Informatie

Invoer - Profielen van de doorsnede toevoegen, kopiëren en verwijderen
Grafische invoer - De profielen grafisch positioneren

Invoer

Hier kunt u profielen Toevoegen, Kopiëren en Verwijderen. Met Eigenschappen kunt u een ander profiel kiezen of de profielafmetingen aanpassen.

Invoer samengesteld profiel

Profieleigenschappen

Profielnaam

Voer hier de profielnaam in of selecteer uit het profielen databestand.

Speciale Invoer

Gehalveerde H - syntax: "1/2 profielnaam [ - minmaat ]" Voorbeeld: 1/2IPE300 of 1/2HE650B-5
Rechthoek - syntax: "S breedte x hoogte" of "F breedte x hoogte" Voorbeeld: S200x12
Gat - syntax: "G breedte x hoogte" of "H breedte x hoogte" Voorbeeld: G50x25
Rond - syntax: "R diameter" Voorbeeld: R50
Buis (segment) - syntax: "R diameter x dikte [ / hoek1 / hoek2 ]" Voorbeeld: R500x12 of R500x12/0/180
Driehoek - syntax: "D hoogte x breedte" of "T hoogte x breedte" Voorbeeld: D50x60

Positie

U - Coördinaat u in mm van het profiel.
V - Coördinaat v in mm van het profiel.
Hoek - Hoek in graden van het profiel.

Grafische Invoer

Een grafische weergave van de totale samengestelde doorsnede, met daarin standaard:

De doorsneden van alle profielen, waarbij het actieve profiel met een andere kleur wordt weergegeven
Het assenstelsel
De plaats van het zwaartepunt
De hoofdtraagheidsassen
Afstanden vanuit het zwaartepunt naar de uiterste vezels
Weergave van de traagheidsstralen
Weergave van de halveringslijnen

Met de Rechtermuisknop

Contextmenu

Menu

Functies

Selecteren

U kunt in deze modus een profiel selecteren (actief maken).

Werkwijze: Verplaats de cursor binnen het contour van het profiel en druk op de linker muisknop.

Verplaatsen

Profielen kunnen eenvoudig grafisch worden verplaatst. Er wordt automatisch "ge-snapt" naar vaste / bekende punten waardoor het verplaatsen heel eenvoudig is. Ook kunt u de coördinaten (U,V) numeriek aanpassen.

Zoom venster

Deze functie wordt gebruikt om in te zoomen op een bepaald gedeelte in de doorsnedetekening.

Werkwijze: Met de linker muisknop ingedrukt trekt u een rechthoekig venster van linksonder naar rechtsboven. De modus wordt automatisch uitgeschakeld nadat is ingezoomd.

Zoom alles

Deze functie wordt gebruikt om alles te laten zien. De modus wordt automatisch uitgeschakeld wanneer is uitgezoomd.

Verslepen

Werkwijze: Met de linker muisknop ingedrukt kunt u de tekening verslepen.

Afstand meten

In deze modus kunnen afstanden worden gemeten. Er wordt automatisch "ge-snapt" naar alle voorkomende contourpunten en punten in het midden van alle lijnstukken.

Belastingen

Alle belastingen (knoopbelasting, staafbelastingen of knoopverplaatsingen) worden per belastinggeval ingevoerd.

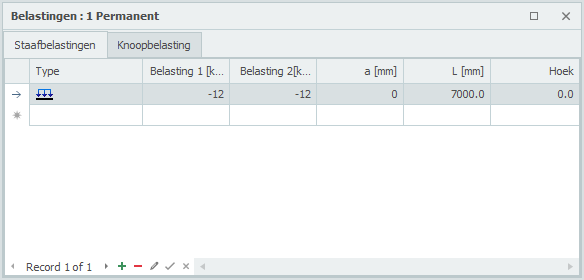

Belastingsgevallen

Belastingsgevallen groeperen belastingen die gelijktijdig optreden.

Belastingsgevallen

Types

Permanente belasting - Eigen gewicht, vaste installaties
Veranderlijke belasting - Gebruiksbelasting, sneeuw, wind

Invoer

Bij opgave van een nieuw belastingsgeval kan worden gekozen tussen:

Permanente belasting inclusief eigen gewicht
Permanente belasting exclusief eigen gewicht
Veranderlijke belasting

Eigen gewicht

Het eigen gewicht wordt automatisch berekend op basis van het profiel en de materiaaldichtheid.

Volgorde belastingsgevallen

Met de rechtermuisknop wordt het onderstaande contextmenu geopend. Met deze functies kunt u eenvoudig de volgorde van belastingsgevallen aanpassen en/of belastingsgevallen tussenvoegen.

Contextmenu

Functies

Tussenvoegen

Er wordt een nieuw belastingsgeval aangemaakt en boven het huidige tussengevoegd.

Verwijder

Het belastingsgeval wordt inclusief alle belastingen verwijderd.

Kopieer

Het belastingsgeval wordt inclusief alle belastingen gekopieerd.

Verplaats naar boven / Verplaats naar beneden

Een belasting kan een regel naar boven respectievelijk naar beneden worden verplaatst.

Kopiëren belastingsgeval

Met de rechtermuisknop wordt het onderstaande contextmenu geopend.

Contextmenu

Kopieer belastingen van ..

Alle belastingen van een bestaand belastingsgeval kunnen worden gekopieerd. Het onderstaande dialoogvenster wordt geopend. Hierin kiest u het belastingsgeval waarvan u de belastingen wilt kopiëren.

Kopiëren belastingsgeval

Belastingcombinaties

Belastingcombinaties bepalen hoe de belastingsgevallen worden gecombineerd.

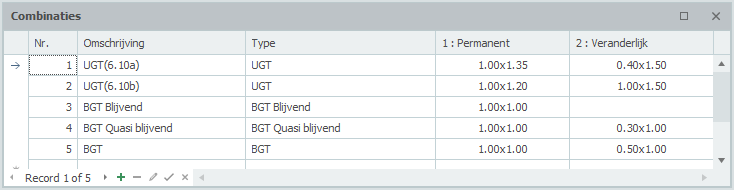

Combinaties

Eigenschappen

Nr.

Dit nummer wordt automatisch gegenereerd. U kunt dit niet wijzigen.

Omschrijving

Vrij in te voeren omschrijving van de belastingcombinatie.

Type

Het type belasting: UGT (uiterste grenstoestand), UGT brand, BGT (bruikbaarheidsgrenstoestand) of quasi-permanent.

Afhankelijk van het type combinatie worden volgens de Eurocode de standaardwaarden aangeboden voor de combinatiefactor (psi) en de belastingsfactor (gamma). Die kunnen wel worden aangepast.

Kolommen met belastingsgevallen

Voor alle aangemaakte belastingsgevallen worden kolommen aangemaakt. Op die manier wordt een tabel zichtbaar waarin u alle combinaties kunt zien.

Elke cel bevat twee getallen in de syntax combinatiefactor x belastingsfactor. U kunt ook één waarde invoeren en dat is de belastingsfactor. De combinatiefactor wordt in dat geval op 1,00 gezet.

Wanneer u in een cel klikt verschijnt dit dialoogvenster. Hier kunt u beide waarden aanpassen.

Psi en gamma

Voor de combinatiefactor en de belastingsfactor worden comboboxen (uitklapschermen) aangeboden met daarin de standaardwaarden waaruit u snel kunt kiezen. U kunt ook zelf een eigen waarde intypen. Dit geeft veel vrijheid.

Wanneer voor één van de waarden een nul wordt ingevuld is het product vanzelfsprekend nul. In dat geval wordt de cel 'leeg' getoond. Dit is alleen om het overzichtelijk te maken.

Gegenereerde combinaties

Standaard worden er automatisch drie belastingcombinaties gegenereerd: UGT (6.10a), UGT (6.10b) en BGT.

Volgorde belastingscombinaties

Met de rechtermuisknop wordt het onderstaande contextmenu geopend. Met deze functies kunt u eenvoudig de volgorde van belastingscombinaties aanpassen en/of belastingscombinaties tussenvoegen.

Contextmenu

Functies

Tussenvoegen

Er wordt een nieuwe belastingscombinatie aangemaakt en boven de huidige tussengevoegd.

Verwijder

De belastingscombinatie wordt verwijderd.

Kopieer

De belastingscombinatie wordt gekopieerd.

Verplaats naar boven / Verplaats naar beneden

Een combinatie kan een regel naar boven respectievelijk naar beneden worden verplaatst.

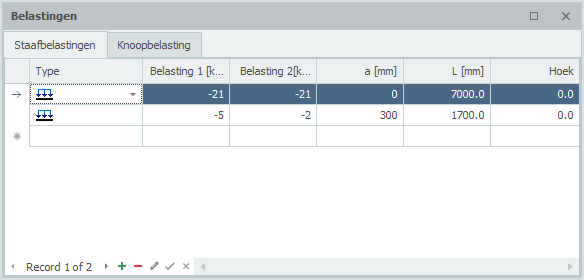

Staafbelastingen

q-belasting F-belasting M-belasting

Staafbelastingen worden in een lokaal staafassenstelsel opgegeven. Zie Tekenafspraak.

Het onderstaande dialoogvenster wordt geopend.

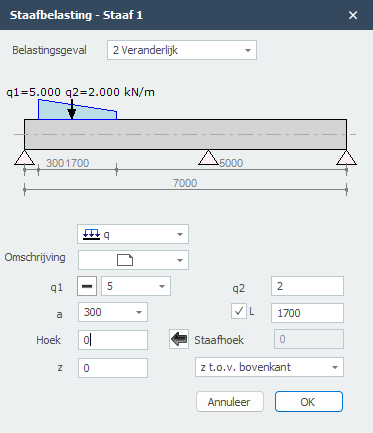

Dialoogvenster staafbelasting

Belastingsgeval

Keuze van het belastingsgeval. Hier kunt u ook direct een nieuw belastingsgeval aanmaken.

Type belasting

Vrij in te voeren tekst.

type	omschrijving
	gelijkmatig verdeelde belasting of verlopende belasting
	puntlast - F-belasting
	moment - M-belasting

q1

De grootte van de belasting. Voor een q-belasting de grootte van de belasting aan het begin in kN/m. Voor een puntlast de grootte van de belasting in kN. Voor een moment de grootte van de belasting in kNm.

Met plus min kunt u het teken van de belasting eenvoudig veranderen. Standaard staat het teken op min . Dat is het meest voorkomend.

q2

Alleen voor een q-belasting: de grootte van de belasting aan het eind in kN/m.

a

De afstand in mm waar de belasting begint, gerekend vanaf de beginknoop van de staaf.

L

Alleen voor een q-belasting: de lengte van de belasting. Standaard loopt de belasting tot aan het einde van de staaf.

Hoek

Alleen voor de q- en F-belasting. De hoek in graden met de normaal. Tegengesteld aan de klokrichting is positief.

Staafhoek

De hoek in graden met de globale x-as. Tegengesteld aan de klokrichting is positief. Met kunt u de hoek overnemen.

z

De afstand in z-richting in mm t.o.v. de referentielijn. De referentielijn is instelbaar: 'z t.o.v. bovenkant' / 'z t.o.v. zwaartelijn' / 'z t.o.v. onderkant'.

Deze afstand is alleen relevant voor de toetsing van de kipstabiliteit.

Tabel

Staafbelastingen kunnen ook in de tabel worden toegevoegd en/of gewijzigd. Het maakt niet uit. Ook kunt u tussentijds wisselen tussen grafische invoer en tabellarische invoer.

Tabel staafbelastingen

Knoopbelastingen

Knoopbelasting

Knoopbelastingen worden in een Knoop-assenstelsel opgegeven. Zie Tekenafspraak.

Het onderstaande dialoogvenster wordt geopend.

Knoopbelasting

Belastingsgeval

Keuze van het belastingsgeval. Hier kunt u ook direct een nieuw belastingsgeval aanmaken.

De knoopbelasting wordt standaard in het globale assenstelsel ingevoerd. Wanneer voor de betreffende knoop een lokaal assenstelsel is opgegeven, worden de krachten ten opzichte van dat assenstelsel opgegeven.

Krachten

Fx - Grootte van de kracht in kN in x-richting
Fz - Grootte van de kracht in kN in z-richting
My - Grootte van het moment in kNm om de y-as

Vector belasting

Instelling of u de belasting als vector in een bepaalde richting wilt invoeren.

F - Grootte van de vectorkracht in kN
dx - Relatieve afstand in x-richting
dz - Relatieve afstand in z-richting

Met dx en dz wordt de richting van de vectorkracht vastgelegd. De verhouding dx / dz bepaalt de hoek.

Tabel

Knoopbelastingen kunnen ook in de tabel worden toegevoegd en/of gewijzigd. Het maakt niet uit. U kunt ook tussentijds wisselen tussen grafische invoer en tabellarische invoer.

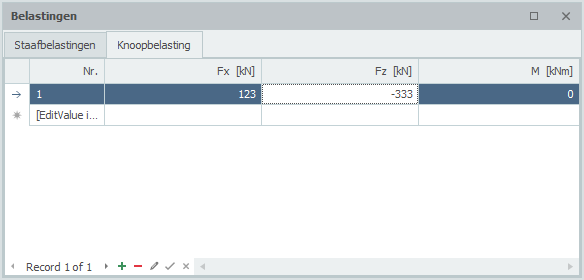

Tabel knoopbelasting

Knoopverplaatsingen

Knoopverplaatsing

Knoopverplaatsingen worden in een Knoop-assenstelsel opgegeven. Zie Tekenafspraak.

Het onderstaande dialoogvenster wordt geopend.

Knoopverplaatsing

Belastingsgeval

Keuze van het belastingsgeval. Hier kunt u ook direct een nieuw belastingsgeval aanmaken.

De knoopverplaatsing wordt standaard in het globale assenstelsel ingevoerd. Wanneer voor de betreffende knoop een lokaal assenstelsel is opgegeven, worden de verplaatsingen ten opzichte van dat assenstelsel opgegeven.

Verplaatsingen

dx - Grootte van de verplaatsing in mm in x-richting
dz - Grootte van de verplaatsing in mm in z-richting
dr - Grootte van de rotatie in mrad om de y-as

Tabel

Knoopverplaatsingen kunnen ook in de tabel worden toegevoegd en/of gewijzigd. Het maakt niet uit. U kunt ook tussentijds wisselen tussen grafische invoer en tabellarische invoer.

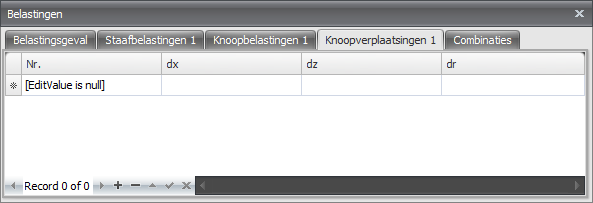

Tabel knoopverplaatsing

Bewerken

Functiebalk bewerken

Ongedaan maken en opnieuw

Undo (Ctrl+Z) redo (Ctrl+Y)

Alle bewerkingen kunnen ongelimiteerd worden teruggedraaid of herhaald. Wilt u terug naar een eerdere situatie? Het kan. De herstelfunctie helpt u feilloos en snel.

Een foutieve of onbedoelde invoer kan worden hersteld, maar ook kunt u met deze functie snel meerdere oplossingen vergelijken. Het helpt u om een optimaal ontwerp te maken van uw constructie.

Bekijk de demo.

Verplaatsen

move

Met deze functie kunt u knopen eenvoudig verplaatsen. U selecteert de betreffende knopen door gebruik te maken van "selecteer venster". Vervolgens markeert u het begin door in het scherm te klikken. Verplaats nu de muis in de richting waarin u de knopen wilt verplaatsen. Er wordt net als bij het tekenen van de staven een maatlijn zichtbaar. Ook hier kunt u direct de afstand intoetsen via uw toetsenbord. U sluit af met de Enter-toets.

Alle knopen worden relatief verplaatst.

Verwijderen

delete 16x16 (Delete)

Met deze functie kunt u onderdelen eenvoudig verwijderen. U selecteert de betreffende onderdelen door gebruik te maken van "selecteer venster".

Selectie maken

Om een (groot) aantal knopen of staven in één keer te kunnen selecteren kunt u gebruikmaken van 'Select window' of 'Select crossing'.

Dit werkt op precies dezelfde wijze zoals u dat misschien ook kent van o.a. AutoCAD.

Een "window" tekent u van links naar rechts. Een "crossing" tekent u van rechts naar links.

Select window (van linksonder naar rechtsboven)

Bepaal met de muis het startpunt van het te tekenen selectievenster. Dit is de linker hoek van het te tekenen venster.
Druk de linker muisknop in.
Terwijl u de linker muisknop ingedrukt houdt, verplaatst u de muis naar rechts. Er wordt een venster in (gedeeltelijk transparant) blauw getekend.
Wanneer u de linker muisknop vervolgens loslaat, worden alle knopen en staven die volledig binnen dit venster vallen geselecteerd.

Select crossing (van rechtsboven naar linksonder)

Bepaal met de muis het startpunt van het te tekenen selectievenster. Dit is de rechter hoek van het te tekenen venster.
Druk de linker muisknop in.
Terwijl u de linker muisknop ingedrukt houdt, verplaatst u de muis naar links. Er wordt een venster in (gedeeltelijk transparant) groen getekend.
Wanneer u de linker muisknop vervolgens loslaat, worden alle knopen die volledig binnen dit venster en alle staven die gedeeltelijk binnen dit venster vallen geselecteerd.

Multi select

Om meerdere knopen of staven te selecteren gebruikt u de CTRL-toets of de SHIFT-toets.

Met de CTRL-toets of de SHIFT-toets ingedrukt 'tekent' u het selectievenster zoals hierboven beschreven.

Bekijk de demo waarin een aantal mogelijkheden van 'select window / crossing' zichtbaar wordt.

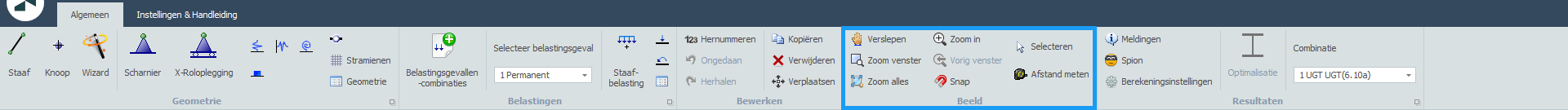

Beeld

Zoom venster

Zoom venster

Met deze functie kunt u inzoomen op een onderdeel van uw constructie. U gebruikt dit om de grafische invoer makkelijker te maken of om lokaal resultaten te beoordelen.

Verslepen

Verslepen

Met verslepen kunt u de tekening van een ingezoomd deel verschuiven / verslepen. Andere delen van de constructie komen dan in beeld.

Zoom alles

Zoom alles

Met zoom alles wordt de totale constructie beeldvullend weergegeven.

Vorig venster

Vorig venster

Met zoom venster kunt u eventueel in meerdere stappen inzoomen op een onderdeel in uw constructie. Met de functie vorig venster gaat u 1 stap terug.

Snap

Hier kunt u ook de snap instellingen doen. Zie ook Snap instellingen.

Snap instellingen

Met onderstaande instelling bepaalt u wat u wilt zien en wat niet.

Weergave-instellingen

Raster

Er wordt standaard een raster getekend. De afmetingen van het raster en de kleur van de rasterlijnen zijn instelbaar.

Assenstelsel

Het tekenen van het globale assenstelsel.

Knoopnummers

Knoopnummers worden tussen haakjes (..) bij de knoop weergegeven.

Staafnummers

De staafnummers worden tussen blokhaken [..] bij de staaf weergegeven.

Profielnamen

De profielnamen worden bij de staaf weergegeven.

Staaforiëntatie

Het lokale staafassenstelsel (zie Tekenafspraak) wordt in het midden van de staaf getekend. De richting van de lokale z-as wordt weergegeven. Dit is met name belangrijk voor het invoeren van de staafbelastingen die in het lokale staafassenstelsel worden ingevoerd. Zie Staafbelastingen.

Kruisdraden

Er worden 2 kruisdraden (horizontaal en verticaal) getekend. Dit kan handig zijn bij het invoeren.

Stramienlijnen / Niveaus

Stramienlijnen, niveaus en/of hulplijnen worden gestippeld getekend. Zie Stramienlijnen / Niveaus.

Weergaveopties

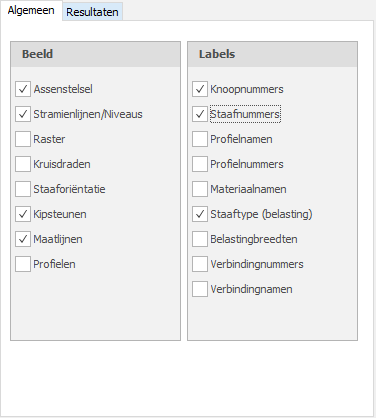

Weergaveopties - Algemeen

Assenstelsel

Het tekenen van het globale assenstelsel.

Stramienlijnen / Niveaus

Stramienlijnen, niveaus en/of hulplijnen worden gestippeld getekend. Zie Stramienlijnen/Niveaus.

Raster

Er wordt standaard een raster getekend. De afmetingen van het raster en de kleur van de rasterlijnen zijn instelbaar. Zie Raster.

Kruisdraden

Er worden de 2 kruisdraden (horizontaal en verticaal) getekend. Dit kan handig zijn met invoeren.

Staaforiëntatie

Het lokale staafassenstelsel (zie Tekenafspraak) wordt in het midden van de staaf getekend. De richting van de lokale z-as wordt weergegeven. Dit is met name belangrijk voor het invoeren van de staafbelastingen, die in het lokale staafassenstelsel worden ingevoerd. Zie Staafbelastingen.

Knoopnummers

Knoopnummers worden tussen haakjes (..) bij de knoop weergegeven.

Staafnummers

De staafnummers worden tussen blokhaken [..] bij de staaf weergegeven.

Profielnamen

De profielnamen worden bij de staaf weergegeven.

Profielnummers

Materiaalnamen

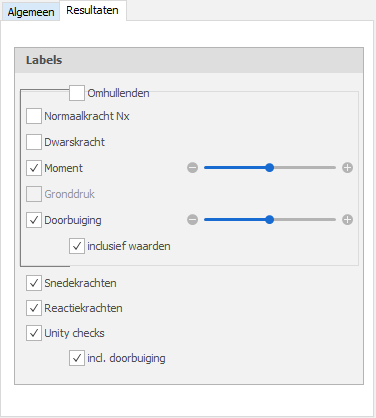

Weergaveopties - Resultaten

Normaalkracht

Tekening N-lijn. De schaal kan worden ingesteld.

Dwarskracht

Tekening D-lijn. De schaal kan worden ingesteld.

Moment

Tekening M-lijn. De schaal kan worden ingesteld.

Gronddruk

Voor elastisch ondersteunde balken en platen kan een tekening van de gronddruk worden weergegeven. De schaal kan worden ingesteld.

Doorbuiging

Tekening vervormingslijn. De schaal kan worden ingesteld.

Reactiekrachten

Tekenen van de reactiekrachten in alle steunpunten.

Unity checks

Per staaf kan de unity check worden weergegeven. Dit is het resultaat van de toetsing volgens Eurocode (staal of hout). Wanneer de unity check kleiner dan 1,00 is voldoet de staaf en wordt een groen bolletje getekend. Wanneer de unity check groter dan 1,00 is voldoet de staaf niet en wordt een rood driehoekje Waarschuwing getekend.

Door te dubbelklikken op het bolletje respectievelijk het driehoekje wordt een gedetailleerde berekening van de betreffende staaf weergegeven.

Dockable windows

Wat zijn dat? Dockable windows zijn vensters die vrij verplaatst kunnen worden of op vaste plekken links/rechts/boven/onder in het scherm worden geplaatst.

Bekijk de demo waarin een aantal mogelijkheden van 'dockable windows' zichtbaar wordt.

De tabellen voor Geometrie (Stramienlijnen/niveaus, Knopen, Profielen en Staven) en de tabellen voor de Belastingen (Belastingsgevallen, Staafbelastingen, Knoopbelastingen en Combinaties) kunnen wel of niet in beeld worden gebracht.

U kunt uw constructie volledig grafisch invoeren waarbij het gebruik van tabellen niet echt nodig is. Toch kan het handig zijn om de gegevens zoals bijvoorbeeld knoopcoördinaten tabellarisch in beeld te zien. Dat kan. Maar in tegenstelling tot veel andere programma's kunt u in die tabellen ook alle wijzigingen doen. Het maakt niet uit. Grafisch tekenen of numerieke invoer via tabellen kan gelijktijdig. Na elke wijziging worden alle tabellen bijgewerkt en de constructie opnieuw getekend. En vanzelfsprekend werken de undo- en redo-functies.

De schermen kunnen als 'floating' (dus op willekeurige positie in maar ook buiten het scherm) worden geplaatst, of worden 'ge-docked' links/rechts/boven/onder in het hoofdscherm. Dit geeft veel vrijheid. U stelt zelf in wat u prettig vindt. Het programma onthoudt deze instelling zodat u dat maar één keer hoeft te doen. Vanzelfsprekend kunt u dat altijd wijzigen.

Zo kan bijvoorbeeld bij toepassing van 2 computerschermen in het ene scherm de constructie grafisch full screen worden weergegeven en in het andere scherm de tabellen.

Resultaat

Resultaat lint

Druk op de rekenknop Berekenen of selecteer het tabblad Resultaat en uw constructie wordt direct razendsnel berekend.

Selecteer combinatie

Hier kunt u de belastingcombinatie of het belastingsgeval selecteren die u wilt zien.

In weergaveopties kunt u instellen wat u wilt zien. Zie Weergaveopties.

Spion

Detail Met behulp van de uitvoerspion kunt u de resultaten van een willekeurige staaf in detail bekijken. Zie Spion.

Instellingen

Detail Berekeningsinstellingen. Zie Berekeninginstellingen.

Meldingen

Wanneer de krachtsverdeling niet kan worden berekend, bijvoorbeeld omdat de constructie instabiel is, wordt een dialoogvenster getoond. Dit scherm kunt u met deze knop weer oproepen. Hierin staan de meldingen van de rekenmodule.

Lijst met fouten

Spion

Met behulp van de uitvoerspion kunt u de resultaten van een willekeurige staaf in detail bekijken.

Klik op de knop Spion . Het scherm wordt nu opgedeeld in 2 schermen. In het linker scherm wordt de totale constructie weergegeven, of een ingezoomd gedeelte daarvan. In het rechter scherm wordt de geselecteerde staaf weergegeven. Door de verticale splitter te verschuiven kan de grootte van beide schermen worden aangepast.

In het linker scherm klikt u op één van de staven. Deze staaf wordt in het rechter scherm getekend, inclusief de staafeindkrachten. In het rechter scherm kunt u een verticale lijn verplaatsen. Bovenin het scherm worden de krachten weergegeven.

U kunt kiezen voor N-lijnen, D-lijnen, M-lijnen en/of verplaatsingslijnen.

Door nogmaals op de knop Spion te drukken gaat u terug naar 1 scherm.

Spion

Berekeninginstellingen

Instellingen

Berekeninginstellingen

Algemeen

Eigen gewicht

U kunt instellen of het eigen gewicht automatisch moet worden gegenereerd of niet.

Zwaartekrachtversnelling g

De zwaartekrachtversnelling (of valversnelling) in m/s².

Norm toetsing

Ontwerplevensduur

De ontwerplevensduur van de constructie in jaren.

Nationale bijlage

De nationale bijlage kan per land worden gekozen.

NEN 8700

Partiële belastingsfactoren volgens NEN 8700 tabel A.1.2 bij de beoordeling van de constructieve veiligheid van een bestaand bouwwerk bij verbouw en afkeuren.

Gevolgklasse

De gevolgklasse van de constructie. Deze bepaalt onder andere de te gebruiken belastingsfactoren.

Staalnorm

De te gebruiken staalnorm.

Beton

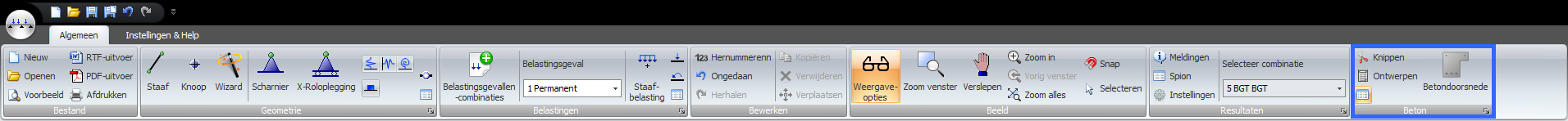

Resultaat beton

De langswapening en beugels worden automatisch ontworpen. Op dit tabblad wordt de wapening getoond en kunt u de wapening aanpassen. Zowel de basiswapening als de bijlegwapening.

Langswapening

Beugels

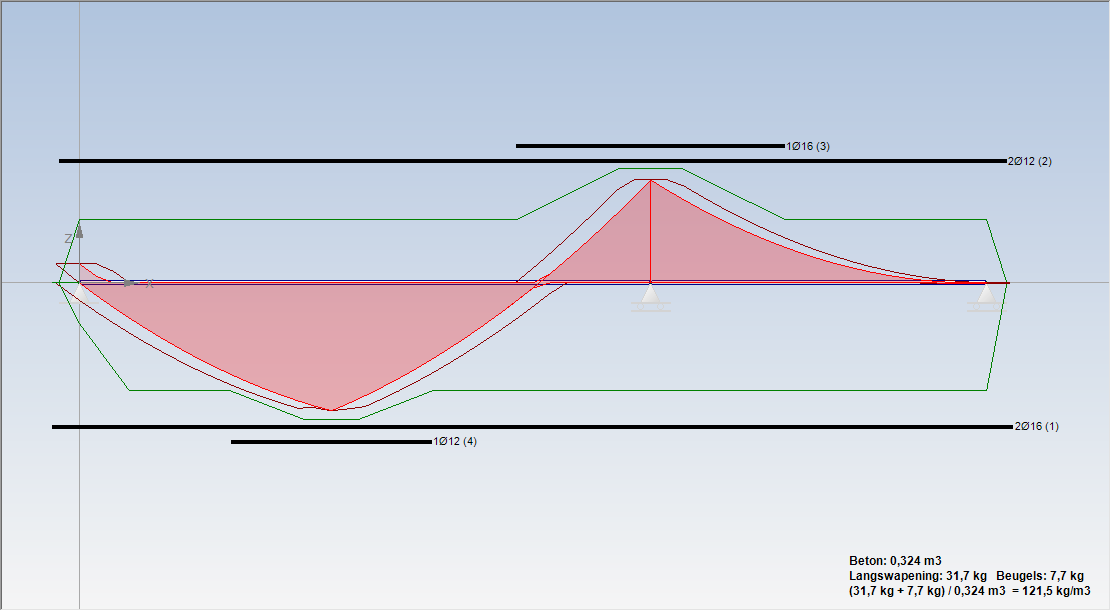

Wapening

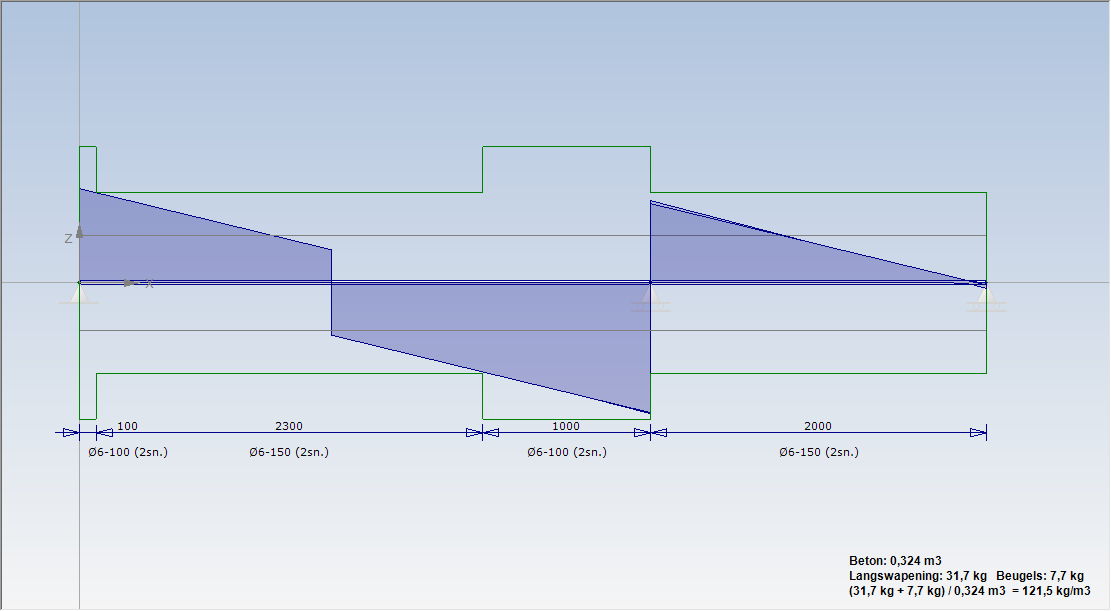

Beugelwapening

Langswapening

De langswapening wordt automatisch ontworpen. Op dit tabblad wordt de wapening getoond en kunt u de wapening aanpassen. Zowel de basiswapening als de bijlegwapening.

Langswapening

Wapeningstaven aanpassen

Dubbelklik met de linkermuis op de wapening. Er wordt een dialoogvenster geopend.

Wapening aanpassen

U kunt kiezen uit "aantal x diameter", "diameter - hoh" of "mm2".

Wapeningstaven verlengen/verkorten

Ga met de muis naar het eind van de wapening. De cursor verandert en u kunt de staaf eenvoudig verlengen of verkorten.

Wapeningstaven kopiëren

Plaats de muis op de wapening. Met de rechtermuisknop opent u een contextmenu. Kies voor kopieer.

Wapeningstaven verwijderen

Plaats de muis op de wapening. Met de rechtermuisknop opent u een contextmenu. Kies voor verwijder.

Knippen

U kunt op de wapeningstaven knippen.

Ontwerpen

Met deze functie kunt u de wapening opnieuw ontwerpen.

Wapening ontwerpen

Betondoorsnede

Met deze functie kunt u een gedetailleerde tekening en berekening opvragen van elke doorsnede.

Betondoorsnede detail

Kies voor Voorbeeld voor een gedetailleerde berekening.

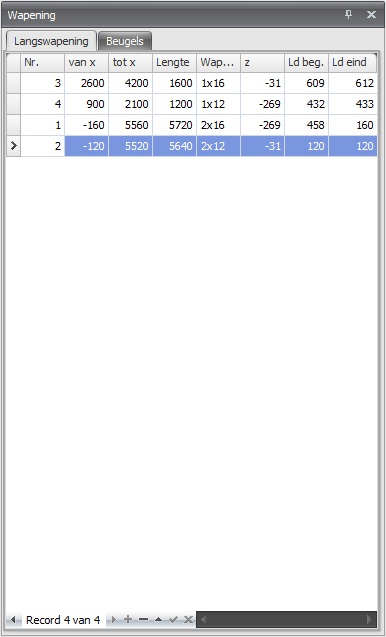

Wapeningstabel langswapening

Beugels

De beugels worden automatisch ontworpen. In de tabel kunt u de beugelwapening aanpassen.

Beugels

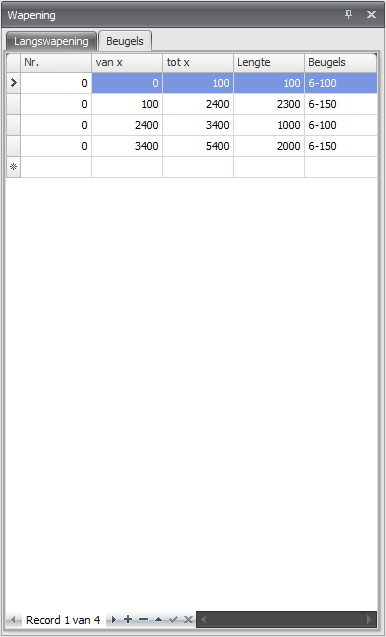

Wapeningstabel beugels

Betonprofielen

Een betonprofiel wordt ingevoerd als een doorsnedevorm met de bijbehorende gegevens voor materiaal, dekking, langswapening en beugels. De profielgegevens zijn verdeeld over vier tabbladen: Algemeen / Materiaal, Dekking, Langswapening en Beugels.

Betonprofiel - Algemeen / Materiaal

Doorsnedevorm

U kunt kiezen uit een groot aantal doorsnedevormen. Wanneer u een vorm hebt gekozen, kunt u vervolgens de profielafmetingen aanpassen door op de betreffende getallen in de maatlijnen te klikken.

Algemeen / Materiaal

Druklaag

Instelling of u een druklaag met een andere betonsterkteklasse wilt toepassen.

Prefab

Instelling of het element als prefab-element wordt uitgevoerd.

Betonsterkteklasse

De betonsterkteklasse van het element.

Betonstaalsoort

De betonstaalsoort van de hoofd- en bijlegwapening.

Kruipcoëfficiënt

De kruipcoëfficiënt van beton. Met deze coëfficiënt wordt de effectieve kruipcoëfficiënt berekend volgens EN 1992-1-1 art. 5.8.4.

U kunt de kruipcoëfficiënt zelf opgeven of laten berekenen. Zie Kruip. Wanneer u de kruipcoëfficiënt laat berekenen, wordt een gedetailleerde berekening volgens EN 1992-1-1 B.1 in de uitvoer weergegeven.

Korreldiameter

De nominale korreldiameter van het beton.

h

De hoogte van de betondoorsnede in mm.

b

De breedte van de betondoorsnede in mm.

Dekking

Betonprofiel - Dekking

Milieuklasse

De milieuklasse wordt gebruikt voor de bepaling van de benodigde dekking. Zie Milieuklasse(n).

Betonoppervlak

Controleerbaar, oncontroleerbaar of nabewerkt.

delta_Cdev

De uitvoeringstolerantie op de betondekking in mm.

Dekking

De betondekking aan de boven- en onderzijde in mm.

Zijdekking

De zijdekking aan de linker- en rechterzijde in mm.

Langswapening

Betonprofiel - Langswapening

Basiswapening

De basiswapening aan de boven- en onderzijde.

Syntax 1: <aantal>x<diameter> [+<aantal>x<diameter>...]
Syntax 2: <diameter>-<hoh> [+<diameter>-<hoh>...]
Syntax 3: <mm2> [ / <diameter>]

2de laag

De basiswapening aan de boven- en onderzijde in de 2de laag.

Bijlegdiameters

De diameters waarmee de bijlegwapening wordt ontworpen.

Lagen

Bij een vloer: of de hoofdwapening in de eerste of in de tweede laag ligt.

Verdeelwapening

Bij een vloer: de diameter van de verdeelwapening.

Stortsleuf

De stortsleuf in mm.

Beugels

Betonprofiel - Beugels

Diameters

De diameters van de beugels.

Afstanden

De onderlinge afstanden van de beugels. De beugelafstanden waaruit in het ontwerp gekozen kan worden, zijn standaard 300, 250, 200, 175, 150, 125, 100, 75 en 50. Deze waarden kunnen door de gebruiker ook worden ingesteld.

Beugelafstanden

Aantal beugelsneden

Het aantal beugelsneden. Voor dwarskracht is dat normaal gesproken 2.

Hoek betondrukdiagonaal

De hoek van de betondrukdiagonaal in graden.

Minimale dwarskrachtwapening

Instelling of rekening moet worden gehouden met de minimale dwarskrachtwapening.

Type stortvlak

In het geval van een druklaag kan hier het stortvlak worden ingevoerd. U kunt kiezen uit hout bekist, staal bekist, stortvlak en opgeruwd.

Type stortvlak

h

De hoogte van de betondoorsnede voor de dwarskrachtberekening in mm.

b

De breedte van de betondoorsnede voor de dwarskrachtberekening in mm.

Betonsterkteklasse

In het geval van een druklaag: de betonsterkteklasse die voor de dwarskrachtberekening moet worden gehanteerd.

Meer Informatie

Kruip - Berekening van de kruipcoëfficiënt volgens EN 1992-1-1 B.1
Milieuklasse - Milieuklassen voor de benodigde dekking
Langswapening - Berekening van de langswapening
Beugels - Berekening van de beugels

Kruip

In veel gevallen is het verstandig om de kruipcoëfficiënt nauwkeurig te berekenen. Over het algemeen zal de kruipcoëfficiënt en dus ook de effectieve kruipcoëfficiënt dan lager zijn.

Kruipcoëfficiënt

Cementklasse

De gekozen cementklasse (klasse S, N of R volgens EN 1992-1-1 bijlage B). In het dialoogvenster heet dit veld Groep.

Relatieve vochtigheid

De relatieve vochtigheid RH in %.

Ouderdom

De ouderdom van het element in dagen op het moment van belasten (t0).

Theoretische dikte

De theoretische dikte h0 van het element in mm.

Kruipcoëfficiënt

De berekende kruipcoëfficiënt volgens EN 1992-1-1 B.1.

Gebruik in de Berekening

De kruipcoëfficiënt wordt bij het betonprofiel ingevoerd. Zie Betonprofielen. Met deze coëfficiënt wordt de effectieve kruipcoëfficiënt berekend volgens EN 1992-1-1 art. 5.8.4.

U kunt de kruipcoëfficiënt zelf opgeven of hier laten berekenen. Wanneer u de kruipcoëfficiënt laat berekenen, wordt een gedetailleerde berekening volgens EN 1992-1-1 B.1 in de uitvoer weergegeven.

Milieuklasse

In veel gevallen is er sprake van meerdere milieuklassen. Hier kunt u een of meer milieuklassen invoeren. XBeam2d bepaalt automatisch welke milieuklasse maatgevend is voor de bepaling van de minimaal benodigde betondekking.

Milieuklassen

Klassen

De milieuklassen volgens NEN-EN 1992-1-1 tabel 4.1 zijn onderverdeeld in zes categorieën. Per categorie kunnen een of meer klassen worden geselecteerd.

1 Geen risico op corrosie of aantasting

2 Corrosie ingeleid door carbonatatie

XC1 - Droog of blijvend nat
XC2 - Nat, zelden droog
XC3 - Matige vochtigheid
XC4 - Wisselend nat en droog

3 Corrosie ingeleid door chloriden

XD1 - Matige vochtigheid
XD2 - Nat, zelden droog
XD3 - Wisselend nat en droog

4 Corrosie ingeleid door chloriden afkomstig uit zeewater

XS1 - Blootgesteld aan zout uit de lucht, maar niet in direct contact met zeewater
XS2 - Blijvend onder zeewater
XS3 - Getijde-, spat- en stuifzones

5 Aantasting door vorst/dooi-wisselingen

XF1 - Niet volledig verzadigd met water, zonder dooizouten
XF2 - Niet volledig verzadigd met water, met dooizouten
XF3 - Verzadigd met water, zonder dooizouten
XF4 - Verzadigd met water, met dooizouten of zeewater

6 Chemische aantasting

XA1 - Zwak agressief chemisch milieu volgens tabel 2 van EN 206-1
XA2 - Matig agressief milieu volgens tabel 2 van EN 206-1
XA3 - Sterk agressief milieu volgens tabel 2 van EN 206-1

Invoer

De milieuklassen worden ingevoerd op het tabblad Dekking van het betonprofiel, afzonderlijk voor de bovenzijde en de onderzijde. Zie Betonprofielen.

Icoon	Functie	Omschrijving
	Nieuw	Nieuwe invoer
	Openen	Openen van een bestaand bestand
	Sluiten	Sluiten van een geopend bestand
	Opslaan	Invoergegevens opslaan in een bestand
	Opslaan als	Invoergegevens opslaan in een ander (kopie) bestand
	Afdrukvoorbeeld	Maken van een afdrukvoorbeeld op scherm
	Afdrukken	Afdrukken van de berekening
	RTF-uitvoer	Uitvoer opslaan in RTF-formaat (MS-Word)
	PDF-uitvoer	Uitvoer opslaan in PDF-formaat
	Afsluiten	Programma wordt afgesloten

Icoon	Functie	Omschrijving
	Staaf	Invoeren van staven. Zie Staven
	Knoop	Invoeren van knopen. Zie Knopen
	Scharnier	Scharnierende oplegging. Zie Opleggingen
	Roloplegging z-richting	Roloplegging in z-richting
	Roloplegging x-richting	Roloplegging in x-richting
	Volledige inklemming	Volledige inklemming
	Verende oplegging x-richting	Verende oplegging in x-richting. Translatieveer in x-richting.
	Verende oplegging z-richting	Verende oplegging in z-richting. Translatieveer in z-richting.
	Verende oplegging om y-as	Verende oplegging om de y-as. Rotatieveer op de y-as.
	Scharnier in staaf	Scharnier in staaf. Hiermee kunt u eenvoudig en snel een gerberligger invoeren.

Icoon	Functie	Omschrijving
	q-belasting	Gelijkmatig verdeelde staafbelasting of een lineair verlopende staafbelasting (bijv. driehoeksbelasting). Zie Staafbelastingen
	F-belasting	Puntlast op staaf.
	M-belasting	Momentlast op staaf
	Knoopbelasting	Belasting op knoop. (Fx kracht in x-richting, Fz kracht in z-richting en/of My moment om de y-as). Zie Knoopbelastingen
	Knoopverplaatsing	Voorgeschreven verplaatsing van de knoop. (dx verplaatsing in x-richting, dz verplaatsing in z-richting en/of dr rotatie om de y-as). Zie Knoopverplaatsingen

Icoon	Functie	Omschrijving
	Ongedaan maken	Bewerking ongedaan maken. Alle bewerkingen worden intern opgeslagen. Met behulp van deze functie kunnen een of meerdere bewerkingen ongedaan worden gemaakt. Er is geen limiet in het aantal stappen dat kan worden teruggegaan.
	Herhalen	Bewerking herhalen
	Selecteren	Zet instelling op: Selecteren. U kunt in deze modus in het grafische scherm een element selecteren (actief maken).

Icoon	Functie	Omschrijving
	Zoom venster	Zet instelling op: inzoomen op een venster. Deze functie wordt gebruikt om in te zoomen op een bepaald gedeelte van uw constructie. Werkwijze: met de linker muisknop ingedrukt trekt u een rechthoekig venster van linksonder naar rechtsboven. De modus wordt automatisch uitgeschakeld nadat is ingezoomd.
	Verslepen	Met verslepen kunt u de tekening van een ingezoomd deel verschuiven / verslepen. Andere delen van de constructie komen dan in beeld.
	Zoom alles	Zet instelling op: zoom alles. Deze functie wordt gebruikt om alles te laten zien. De modus wordt automatisch uitgeschakeld wanneer is uitgezoomd.
	Vorig venster	Met zoom venster kunt u eventueel in meerdere stappen inzoomen op een onderdeel in uw constructie. Met de functie vorig venster gaat u 1 stap terug.

Icoon	Functie	Omschrijving
	Afstand meten	Zet instelling op: Afstand meten. In deze modus kunnen afstanden worden gemeten. De modus wordt niet uitgeschakeld. Werkwijze: selecteer het beginpunt waarbij u gebruik maakt van de snap-functie. Met de linker muisknop ingedrukt gaat u naar een ander bekend punt. Terwijl u de linker muisknop ingedrukt houdt wordt een maatlijn getekend en verschijnt een klein venster waarin de afstanden dL, dy en dz in mm worden weergegeven.
	Instellingen	Aanpassen van instellingen. (zie Instellingen)
	Demo's	Dialoogvenster met daarin de keus uit verschillende demo's.

Icoon	Functie	Omschrijving
	Help	Openen help file
	Info	Informatie m.b.t. de applicatie en licentiegegevens.

Instellingen

Tabblad Instellingen & Help > Instellingen

Het dialoogvenster instellingen bestaat uit 5 tabbladen:

Instellingen Tekening
Snapinstellingen
Raster
Instellingen Uitvoer
Eigen profielenbestand

Alle door u ingestelde waarden worden opgeslagen in de registries. Wanneer het programma opnieuw wordt gestart worden alle eerder ingestelde waarden gelezen en geactiveerd.

Zonder dat u het dialoogvenster verlaat kunt u zien welk effect de instelling heeft.

Let op! Wanneer u de ingestelde waarden definitief wilt toepassen en bewaren moet u de knop Ok gebruiken.

Alle waarden worden weer teruggezet naar de standaardwaarden.

Het dialoogvenster wordt gesloten en alle ingestelde waarden worden toegepast en opgeslagen in de registries.

Het dialoogvenster wordt gesloten en blijven eerdere instellingen van kracht.

Tabblad Instellingen & Help > Instellingen > tabblad Snap instellingen

Wanneer in het grafische scherm de cursor in de buurt komt van een bekend punt en/of rand, wordt de cursor automatisch naar dit punt verplaatst. Er wordt ge-snapt naar dit punt.

In veel bekende tekenpakketten wordt gebruik gemaakt van deze functionaliteit. Het stelt u in staat om een exact punt te selecteren.

Een zeer handige functionaliteit bij het tekenen of verplaatsen van een knoop en/of staaf.

De grootte in mm waarbinnen gezocht wordt naar een bekend punt (knoop / het midden van een staaf / stramienlijn). Standaard is de snapsize ingesteld op 150 mm. Over het algemeen voldoet deze waarde.

Instelling of ge-snapt moet worden naar de dichtstbijzijnde knoop.

Hier wordt ingesteld of ge-snapt moet worden naar het midden van een staaf. Er wordt een rood rechthoekje zichtbaar wanneer dit punt gevonden wordt.

Stramienlijnen en niveaus kunnen worden gebruikt. Hier wordt ingesteld of ge-snapt moet worden naar de snijpunten. Knopen volgen de stramienlijnen en niveaus. De knoop wordt lichtgrijs getekend en volgt deze lijnen. Rechtsonder in beeld ziet u de knoopcoördinaten. U kunt snel een knoop grafisch plaatsen. Vanzelfsprekend kunt u ook achteraf de exacte knoopcoördinaten getalsmatig wijzigen. Dubbelklikken op de knoop opent een dialoogvenster. Ook kunt u in de tabel deze knoopcoördinaten wijzigen. U klikt op de knoop en de focus wordt direct op de betreffende regel in de knooptabel gezet.

Alle knopen die zijn ingevoerd worden niet zichtbaar toegevoegd aan de stramienlijnen en niveaus. Hierop kan worden ge-snapt. Dit is een zeer handige functionaliteit. Vaak is de geometrie van een constructie regelmatig. Meerdere knopen liggen vaak op dezelfde x- of z-coördinaat. Een constructie kan snel en eenvoudig worden ingevoerd.

Menu: Bestand > Afdrukvoorbeeld

Toolbar:

Het dialoogvenster van afdrukvoorbeeld biedt naast de standaard functionaliteit ook veel extra's waaronder het direct aanmaken van een email met daaraan gekoppeld de berekening in PDF-formaat. Ook kunt u vanuit hier een PDF-bestand genereren of een watermerk in uw uitvoer opnemen.

Wilt u een berekening in een Word-document plaatsen die wordt bijgewerkt zodra het model wijzigt, in plaats van hem eenmalig te exporteren, zie dan de Word-invoegtoepassing.

De Struct4U Word-invoegtoepassing zet een XBeam2D-berekeningsrapport rechtstreeks in een Word-document. U sleept een opgeslagen model naar het deelvenster Berekeningen, XBeam2D rekent het op de achtergrond door en het rapport wordt bij de cursor ingevoegd als een gekoppeld blok. Wijzigt het model later, dan kan het blok ter plekke worden bijgewerkt - de omringende tekst, de paginanummering en eventuele bladwijzers en kruisverwijzingen naar het rapportblok blijven daarbij ongemoeid.

De invoegtoepassing wordt door de hele Struct4U-familie gedeeld. Naast XBeam2D-modellen (.xbe2) accepteert hij XFrame2D- (.xfr2), XConstruct- (.xcst) en XFEM4U-modellen (.xfem, en het oudere .xfr3), zodat één Word-document rapporten uit meerdere programma's kan bevatten.

De korte video hieronder laat zien hoe een rapport wordt ingevoegd. Hij is opgenomen in een Engelstalige Word met een XFrame2D-model; XBeam2D-modellen werken op dezelfde manier.

Microsoft Word voor Windows (de bureaubladversie; Word op het web en Word voor Mac kunnen hem niet laden).
XBeam2D 2027.7 of hoger. De batchmodus /report die de invoegtoepassing aanstuurt, is beschikbaar vanaf 2027.7. Een oudere XBeam2D wordt geweigerd met een melding die de benodigde versie noemt, in plaats van te worden gestart en in een time-out te lopen.
Een geldige XBeam2D-licentie. De berekening is een gewone XBeam2D-berekening en wordt als zodanig gelicentieerd.
.NET Framework 4.8 en de Visual Studio 2010 Tools for Office Runtime. Het installatieprogramma van XBeam2D installeert de Office-runtime als die ontbreekt. .NET Framework 4.8 zit in Windows 10 versie 1903 en later; op een oudere Windows-versie stopt het installatieprogramma en vraagt het u dat eerst te installeren.

De invoegtoepassing hoort bij de XBeam2D-installatie, als onderdeel Word Add-in. Hij wordt geïnstalleerd in een gedeelde map, C:\Program Files (x86)\Struct4u\Word Add-in, en dus niet in de programmamap van XBeam2D: XFrame2D, XConstruct en XFEM4U installeren daar precies dezelfde bestanden. Windows houdt één kopie aan, hoeveel Struct4U-programma's u ook installeert, en verwijdert die pas bij het deïnstalleren van het laatste programma.

Word laadt hem voor elke gebruiker op de machine, onder de naam Struct4U Calculations. U vindt hem terug in Word onder Bestand > Opties > Invoegtoepassingen.

Na installatie heeft Word een extra linttabblad, Struct4U, met twee knoppen:

Berekeningen - toont of verbergt het deelvenster Berekeningen. Het deelvenster is bij elke start van Word verborgen; hiermee opent u het.
Info - de versie van de invoegtoepassing, en de vier Struct4U-rekenprogramma's, met per programma of het is geïnstalleerd en of het rapporten kan maken. Dit is de snelste manier om te controleren of uw XBeam2D nieuw genoeg is.

Het deelvenster wordt rechts in het Word-venster verankerd en bevat drie dingen:

De sleepzone onderin - Sleep je modellen hierheen. Sleep hier één of meer modellen naartoe om hun rapporten in te voegen.
De blokkenlijst - één regel per rapportblok in het document, in documentvolgorde, met het Model waar het vandaan komt en de Status ervan.
De werkbalk - zes knoppen: Invoegen…, Bewerken, Verwijderen, Ontkoppelen, Bijwerken en Alles bijwerken. De knoppen tonen alleen pictogrammen; ga er met de muis overheen om te zien wat de knop doet.

Open of maak het Word-document en zet de cursor op de plaats waar het rapport moet komen.
Open het deelvenster met Struct4U > Berekeningen.
Sleep het modelbestand naar de sleepzone, of kies Invoegen… om het via een bestandsvenster te selecteren.

XBeam2D wordt op de achtergrond gestart, rekent het model door en schrijft het rapport; daarna wordt het rapport bij de cursor ingevoegd. Zolang dit loopt is een voortgangsvenster met een knop Annuleren zichtbaar, zodat u een berekening die te lang duurt kunt stoppen. Stoppen verandert niets aan het document.

Meerdere modellen die u in één keer sleept worden meerdere blokken, in de volgorde waarin u ze hebt gesleept. Het invoegpunt is altijd de cursor, en niet de plek op de pagina waar u de muisknop loslaat.

Er loopt maar één berekening tegelijk. Een tweede starten terwijl er al een bezig is, wordt geweigerd met Er wordt een berekening uitgevoerd. Wacht tot deze gereed is.

Het rapport is exact de DOCX-uitvoer die XBeam2D zelf maakt. Het bevat wat de uitvoerselectie van het model (het venster Uitvoerselectie) vraagt, maar de keuze van belastingscombinaties wordt niet toegepast: staan er combinaties in, dan altijd allemaal. De tekeninggrootte komt uit de instellingen Uitvoer op de computer die de berekening uitvoert.

De invoegtoepassing vraagt niet wat erin moet: hij gebruikt de uitvoerselectie die in het model is opgeslagen. Wilt u de inhoud van een rapport wijzigen, open dan het model in XBeam2D, pas de uitvoerselectie aan, sla het model op en werk het blok bij.

Elk blok onthoudt van welk model het afkomstig is, plus een vingerafdruk van de inhoud van dat model. Of een rapport nog actueel is, wordt aan die vingerafdruk afgelezen en nooit aan een bestandsdatum - een model kan worden opgeslagen zonder dat er iets in is veranderd, en een model kan veranderen zonder dat de datum daarover iets zinnigs zegt.

De kolom Status geeft aan hoe elk blok ervoor staat:

Status	Betekenis
Actueel	Het rapport komt overeen met het model zoals het nu is.
Verouderd	Het model is gewijzigd sinds het rapport werd ingevoegd.
Model ontbreekt	Het modelbestand staat niet meer op de plaats die het blok heeft vastgelegd.
Model vergrendeld	Het modelbestand is er wel, maar kan niet worden gelezen - het staat elders open, of u hebt er geen toegang toe.
Vereist aandacht	Het blok en de bijbehorende gegevens horen niet meer bij elkaar. Vrijwel altijd een rapportblok dat binnen Word is gekopieerd en geplakt: alleen het origineel kan worden bijgewerkt, en de kopie houdt de waarden waarmee hij is geplakt.

Een blok wordt op drie manieren bijgewerkt:

Bijwerken berekent het geselecteerde blok opnieuw; Alles bijwerken berekent in één keer elk verouderd blok in het document opnieuw.
Het document openen - staan er verouderde rapporten in, dan vraagt Word het één keer, met de naam van het bestand en het aantal blokken erbij: 1 berekening in hal.docx is verouderd. Nu bijwerken? Antwoordt u Nee, dan blijft het document precies zoals het was. Er wordt nooit stilzwijgend bijgewerkt: een berekening die is gecontroleerd en ondertekend mag niet buiten medeweten van de opsteller veranderen.
Het model bewerken - zie hieronder.

Bij het bijwerken wordt de inhoud van hetzelfde blok vervangen, zodat bladwijzers en kruisverwijzingen naar het blok intact blijven. Kan het bijwerken niet worden voltooid, dan blijft het bestaande rapport staan in plaats van dat het leeg achterblijft. Lukt dat voor alle blokken, dan meldt het deelvenster hoeveel er zijn bijgewerkt; anders noemt een melding elk mislukt blok met de reden.

Bewerken opent het model van het geselecteerde blok in XBeam2D. Sluit u XBeam2D weer af, dan wordt het blok opnieuw berekend als u het model hebt gewijzigd, en met rust gelaten als dat niet zo is. Dubbelklikken op een regel, of een regel selecteren en op Enter drukken, doet hetzelfde.
Verwijderen haalt het blok en het rapport uit het document.
Ontkoppelen behoudt het rapport maar maakt er gewone tekst van. Het staat dan niet meer in het deelvenster en wordt nooit meer bijgewerkt; u kunt het vrij bewerken.

Een ingevoegd rapport is beschermd: u kunt er niet in typen, omdat wat u typt bij het volgende bijwerken toch verloren zou gaan. Gebruik Ontkoppelen als u de tekst van een rapport met de hand wilt aanpassen.

De invoegtoepassing volgt de interfacetaal van Word, niet die van Windows. Een Nederlandse Word toont een Nederlandse invoegtoepassing, een Engelse Word een Engelse. Dit staat los van de taal waarop XBeam2D zelf is ingesteld; het rapport in het blok komt van XBeam2D en volgt de taalinstelling van XBeam2D.

Blokken kunnen niet vanuit het deelvenster worden verplaatst. Verplaats een rapport door het blok te verwijderen en op de nieuwe plaats opnieuw in te voegen.
Een rapportblok binnen Word kopiëren en plakken levert een tweede blok op dat niet kan worden bijgewerkt. Het wordt vermeld als Vereist aandacht, met de naam van het origineel waarvan het een kopie is. Voeg het model in dat geval een tweede keer in.
Word 97-2003-documenten (.doc) kunnen geen rapporten bevatten. Converteer het document eerst (Bestand > Info > Converteren) of sla het op als .docx.
Eén berekening tegelijk, per Word-sessie.
Duurt één model langer dan tien minuten, dan wordt de berekening gestopt: er wordt niets van ingevoegd, en blokken die nog niet opnieuw berekend waren, behouden hun bestaande rapport.
Word op het web en Word voor Mac worden niet ondersteund.

Berekening

Hout Doorbuiging

Achtergrondinformatie over doorbuigingsberekeningen voor houtconstructies.

Berekeningsmethode

Hout doorbuiging wordt berekend volgens Eurocode 5: EN 1995-1-1.

Doorbuigingscomponenten

Momentane doorbuiging - Directe vervorming onder belasting
Kruip doorbuiging - Langdurige vervorming door aanhoudende belasting
Einddoorbuiging - Totale doorbuiging inclusief kruipeffecten

Kruipfactor (kdef)

De kruipfactor is afhankelijk van:

Gebruiksklasse (vochtcondities)
Belastingduurklasse

Doorbuigingslimieten

Standaard doorbuigingslimieten volgens Eurocode 5:

Momentaan: L/300 tot L/500
Eind: L/150 tot L/300

Waarbij L de overspanning is.

Doorbuiging beton

Er wordt rekening gehouden met de fysisch niet-lineaire eigenschappen van de gewapende betondoorsneden. Nog iets ingewikkelder dan bij hout omdat de EI's hier verlopen over de lengte doordat de langswapening anders kan zijn en de doorsneden gescheurd/ongescheurd kunnen zijn.

Hoe wordt de berekening gedaan?

De ligger wordt opgedeeld in staafdelen / moten. Per moot wordt bepaald welke langswapening (boven en onder) daar aanwezig is en wordt op basis van M-kappa diagrammen de stijfheden (korte duur en lange duur) bepaald. Er worden aparte krachtsverdelingen gemaakt met die verschillende EI's per moot (korte duur en lange duur). (Dus geen integratie van krommingen maar extra mechanica berekeningen met veel staven.)

Dit is een nauwkeurige berekening. Overstekken kunnen op die manier ook eenvoudig worden berekend. U kunt de doorbuiging hier dus gunstig beïnvloeden door plaatselijke extra wapening te plaatsen.

Doorbuiging beton

Doorbuigingen

w-on is de direct optredende vervorming met korte duur EI;G;on
w-kruip is de vervorming a.g.v. kruip. Deze wordt berekend in de quasi permanente combinatie. Er worden 2 krachtsverdelingen berekend. Een keer met de korte duur EI;qp;kort en een keer met lange duur EI;qp;lang. Het verschil is de toename a.g.v. kruip. w-kruip = w;qp;lang - w;qp;kort
w-k is de optredende vervorming in de BGT met korte duur EI;k
w-tot,k = wk + wkruip
w-bij,k = wk + wkruip - won

Taps Verlopend

Taps verlopend profiel

U kunt eventueel een taps verlopend profiel invoeren. Het tabblad "Profiel eind" wordt dan geactiveerd. Hier voert u het 2de profiel aan het einde van de staaf in. Let op! De basisvorm van het profiel (H-, U-, L-vorm, enz.) moet wel overeenkomen met die van het profiel aan het begin van de staaf.

Krachtsverdeling

Voor de mechanicaberekening wordt de staaf automatisch opgedeeld in een aantal staafdelen met een lengte die overeenkomt met de gemiddelde profielhoogte. De profielgrootheden zoals het traagheidsmoment worden in het midden van elk staafdeel berekend. Per staafdeel wordt gerekend met een constant traagheidsmoment. Doordat de staafdelen vrij kort zijn, blijkt deze aanpak voldoende nauwkeurig.

Spanningstoetsing

Voor de spanningscontrole worden per doorsnede (per x-afstand) de profielgrootheden berekend. Deze berekening is dus exact.
