Staalprofielen

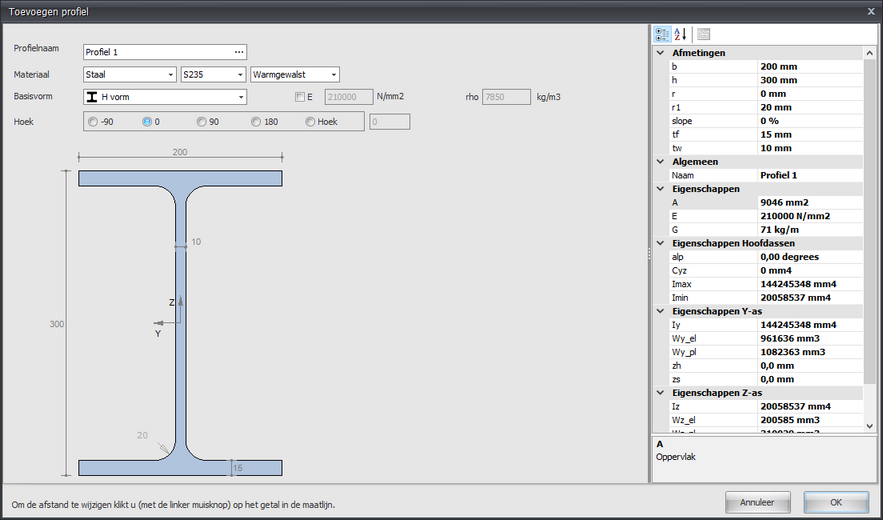

Een staalprofiel kiest u uit de standaard profielenbibliotheek of voert u in met uw eigen afmetingen.

Profielnaam

De naam van het profiel. De naam kunt u vrij kiezen.

Opmerking: U kunt ook de naam van het standaard profiel direct intypen. Het programma zoekt in de database naar het standaard profiel. Bijvoorbeeld hea200 of HE200a.

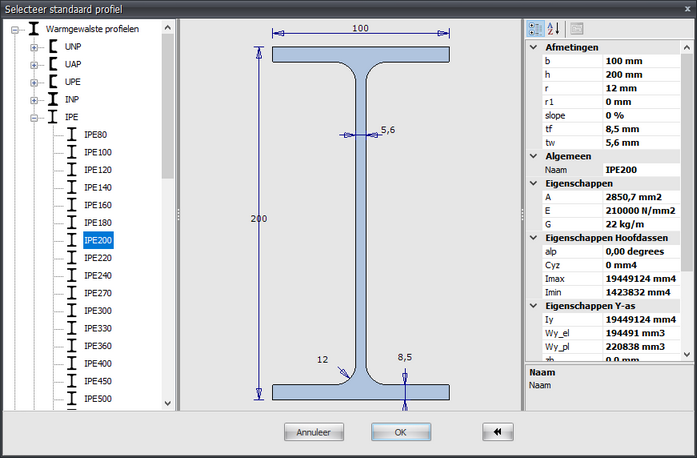

De module beschikt over een zeer uitgebreide profielenbibliotheek van meer dan 2700 standaard staalprofielen waaruit kan worden geselecteerd. Klik op de ... Het onderstaande dialoogvenster wordt zichtbaar en kunt u uw profielkeuze maken.

Materiaal

Keuze van materiaal.

Bij staal - Keuze uit warmgewalst, koudgevormd of gelast.

Basisvorm

Er zijn een aantal basisvormen.

Opmerking: U kunt alle maten aanpassen door op het getal in de maatlijn te klikken. Op die manier kunt u een profiel dat misschien niet in onze database zit zelf invoeren. Dat geeft veel flexibiliteit.

Eigenschappen

• E - De elasticiteitsmodulus kunt u aanpassen.
• Hoek - De hoek van het profiel t.o.v. het assenstelsel y-z.
