Beeld

Zoom venster

Met deze functie kunt u inzoomen op een onderdeel van uw constructie. U gebruikt dit om de grafische invoer makkelijker te maken of om lokaal resultaten te beoordelen.

Verslepen

Met verslepen kunt u de tekening van een ingezoomd deel verschuiven / verslepen. Andere delen van de constructie komen dan in beeld.

Zoom alles

Met zoom alles wordt de totale constructie beeldvullend weergegeven.

Vorig venster

Met zoom venster kunt u eventueel in meerdere stappen inzoomen op een onderdeel in uw constructie. Met de functie vorig venster gaat u 1 stap terug.

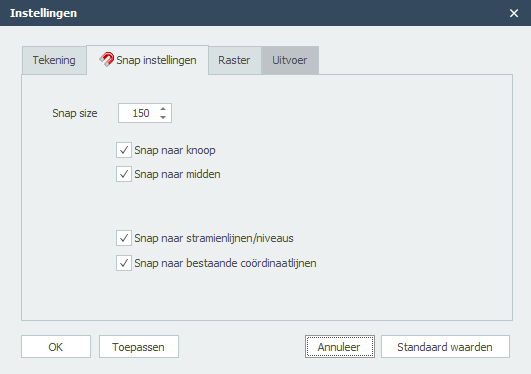

Hier kunt u ook de snap instellingen doen. Zie ook Snap instellingen.

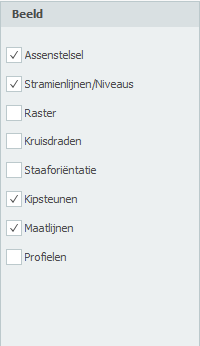

Met onderstaande instelling bepaalt u wat u wilt zien en wat niet.

Raster

Er wordt standaard een raster getekend. De afmetingen van het raster en de kleur van de rasterlijnen zijn instelbaar.

Assenstelsel

Het tekenen van het globale assenstelsel.

Knoopnummers

Knoopnummers worden tussen haakjes (..) bij de knoop weergegeven.

Staafnummers

De staafnummers worden tussen blokhaken [..] bij de staaf weergegeven.

Profielnamen

De profielnamen worden bij de staaf weergegeven.

Staaforiëntatie

Het lokale staafassenstelsel (zie Tekenafspraak) wordt in het midden van de staaf getekend. De richting van de lokale z-as wordt weergegeven. Dit is met name belangrijk voor het invoeren van de staafbelastingen die in het lokale staafassenstelsel worden ingevoerd. Zie Staafbelastingen.

Kruisdraden

Er worden 2 kruisdraden (horizontaal en verticaal) getekend. Dit kan handig zijn bij het invoeren.

Stramienlijnen / Niveaus

Stramienlijnen, niveaus en/of hulplijnen worden gestippeld getekend. Zie Stramienlijnen / Niveaus.
