Eurocode

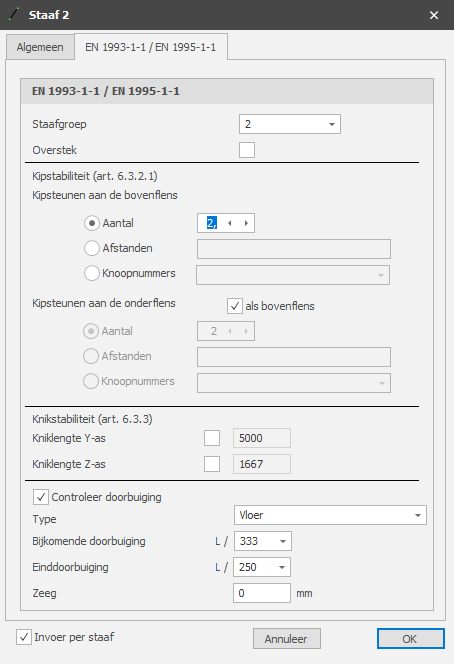

Specifiek en alleen voor de toetsing volgens Eurocode 3: NEN-EN 1993-1-1 resp. Eurocode 5: NEN-EN 1995-1-1 kunnen per staaf gegevens worden ingevoerd.

Staafgroep

Specifiek en alleen voor de toetsing van de kipstabiliteit kan een staafgroep worden ingevoerd. XBeam2d detecteert automatisch welke staven hiervoor in aanmerking komen. Alleen die staven die momentvast verbonden zijn aan deze staaf, in het verlengde daarvan liggen en hetzelfde profiel hebben worden zichtbaar. U kunt aanvinken welke staven dat zijn. Voor deze groep voert u vervolgens de kipafstanden in en eventueel de kniklengten.

Zie ook Staven.

Overstek

Instelling of de staaf moet worden beoordeeld als een overstek.

Kipstabiliteit

Aantal kipsteunen / Afstanden kipsteunen

Alleen relevant voor de toetsing van de kipstabiliteit. U kunt de kipsteunen voor de bovenflens en onderflens invoeren.

Er zijn 3 mogelijkheden:

1. Aantal - Het aantal kipsteunen. Dat zijn de extra (kipsteunen) tussen de opleggingen, verdeeld over de lengte van de staaf(groep).
2. Afstanden - Afstanden van de kipsteunen gerekend vanaf het begin van de staaf(groep). De syntax is: "afstand1 afstand2 aantalxafstand3 ..enz". Voorbeeld: 3000 3x2200 2800
3. Knoopnummers - Het selecteren van de knoopnummers die op de staafgroep liggen.

Kniklengte Y-as en Z-as

De toetsing volgens Eurocode 3: EN 1993-1-1 is gebaseerd op een geometrisch niet lineaire krachtsverdeling. Dat betekent dat knik van de staven impliciet is voorzien in de krachtsverdeling. Per belastingcombinatie wordt iteratief inwendig evenwicht bepaald.

Default wordt de kniklengte om de Y-as (sterke as) gelijk genomen aan de staaflengte. De kniklengte om de Z-as wordt gelijk genomen aan de grootste kipafstand. U kunt voor beide kniklengten andere waarden invoeren.

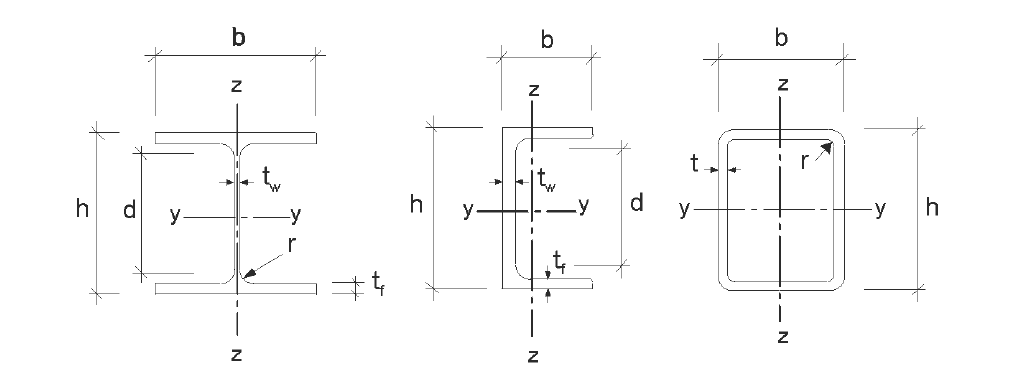

Opmerking: Onafhankelijk of het profiel t.o.v. het lokale assenstelsel is gedraaid, is de Y-as de sterke as en de Z-as de zwakke as analoog aan de Eurocode (zie onderstaande). In de toetsing worden alle staafkrachten getransformeerd naar dit assenstelsel.

Doorbuiging

• Controleer doorbuiging - Instelling of de doorbuiging moet worden gecontroleerd.
• Type - Type constructie. Dit bepaalt de eis van de bijkomende doorbuiging.
• Bijkomende doorbuiging - Eis van de bijkomende doorbuiging.
• Einddoorbuiging - Eis van de einddoorbuiging.
• Zeeg - De grootte van de zeeg in mm.
